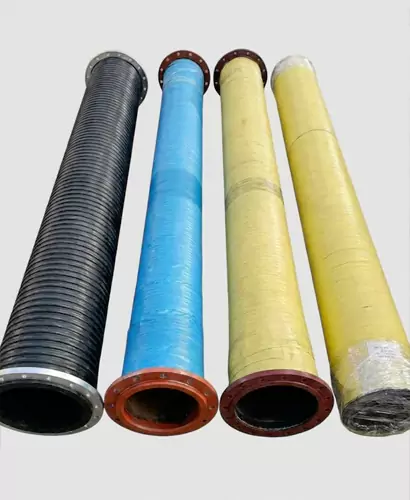

大径ゴムホース大量の液体の移送が交渉の余地のない業界で重要な役割を果たします。 JIDONGDA では、鉱業、建設、農業、海洋部門向けにこれらのホースを完成させることに 20 年以上取り組んできました。当社のエンジニアリングは、柔軟性と寿命を維持しながら、極度の圧力、研磨材、過酷な天候に耐えることに重点を置いています。

技術的な要求を理解し、ジドンダ大口径ゴムホース ソリューションは、高品質の天然ゴムおよび合成ゴムコンパウンドと高度な強化層を統合しています。この設計により、腐食、経年劣化、突然の圧力スパイクに対する耐性が保証されます。当社は、摩擦損失を最小限に抑えるために滑らかな内部ライニングを重視し、スラリーの圧送、浚渫、排水の用途における運用効率を直接的に向上させます。

コアパラメータ

寸法と材料構成の精度が当社の製品ラインを定義します。以下では、エンジニアと調達マネージャーの選択のガイドとなる標準仕様を詳しく説明します。すべてのパラメータは特殊なプロジェクト要件に合わせて調整できることに注意してください。

• 内径範囲:4 インチ (102 mm) から最大 48 インチ (1219 mm) まで、ほとんどの産業用吸引および吐出ニーズをカバーします。
• 圧力定格:使用圧力は 0.3 MPa ～ 2.5 MPa で、破裂圧力の安全係数は通常、用途に応じて 3:1 または 4:1 に設定されます。
• 温度回復力:標準ホースは -20°C ～ 80°C に耐えますが、耐熱バージョンは蒸気または高温の油の移送用に 120°C まで拡張します。
• ライナー素材:オプションには、一般的な摩耗用の NR/SBR ブレンド、耐油性用の NBR、化学的および耐候性用の EPDM が含まれます。
• 強化層:高張力ポリエステル生地、らせん鋼線、または複数の繊維層をゴム壁内に埋め込んで構造的完全性を実現します。
• カバーのプロパティ:耐摩耗性、耐オゾン性、紫外線安定性を備えた合成ゴムで、環境劣化から保護します。
• 利用可能な長さ:標準長さは 20 メートルまたは 61 メートルで、カスタムカットとフランジエンドアセンブリが社内で用意されています。
• 真空度評価:ホース壁に組み込まれた剛性のらせんワイヤによって、吸引用途向けの完全な真空能力が保証されます。

さまざまな業界にわたるアプリケーション

ジドンダ 大口径ゴムホース製品の多用途性は、適応性のあるエンジニアリングから生まれています。以下は、これらのホースが不可欠であることが判明している主要な分野です。

• 採掘と鉱物加工:尾鉱、濃縮スラリー、処理水を長距離輸送します。耐摩耗性ライナーは、鋭利で重い粒子を急速に摩耗させることなく処理します。
• 浚渫作業:河川、港湾、海底からの土砂、砂利、シルトの吸引、排出。ホースの柔軟性は、浚渫船や浮遊パイプラインの絶え間ない動きに対応します。
• 農業用灌漑と排水:貯水池から田畑への大規模な水の移送、および治水ポンプ。ホースはボアサイズに比べて軽量設計なので、展開と回収が簡単になります。
• 建設現場の脱水:掘削、基礎、トンネルからの地下水や雨水を除去します。最大真空定格により、高リフト要件でも安定した吸引が保証されます。

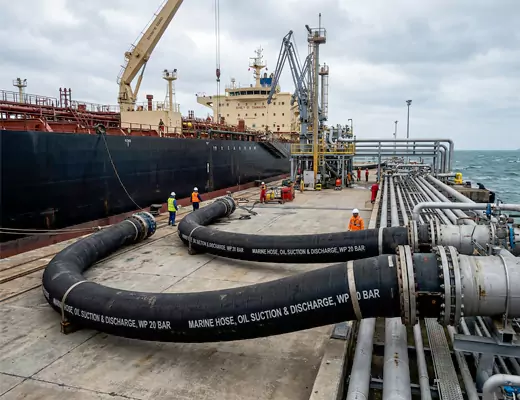

• 海洋および海洋:バラスト水の移送、ビルジのポンピング、油流出への対応。特殊な耐油性および難燃性のカバーは、厳しい海上安全規制を満たしています。
• 産業廃液管理:処理プラントでの腐食性排水および化学副産物の取り扱い。 EPDM ライナーは、幅広い pH レベルに対して優れた耐性を示します。
• 発電:火力発電所の冷却水取出ライン。ホースはスケールや劣化を起こすことなく、一定の水流と適度な温度に耐えます。

ホースサプライヤーとしてJIDONGDAを選ぶメリット

大口径ゴムホースのサプライヤーを選択するには、製品そのものだけを評価する必要はありません。 JIDONGDA はサービス、テスト、物流を統合して完全な信頼性を提供します。

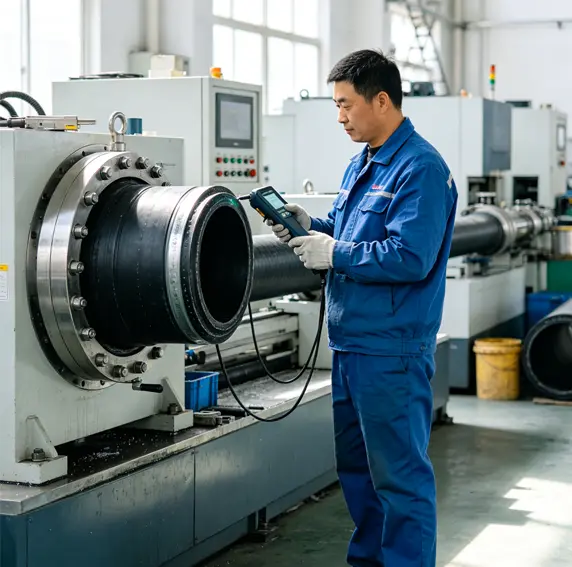

• 工場直接の品質管理:当社の社内ラボでは、レオメーターテスト、引張強度分析、耐摩耗性試験を毎日実施しています。お客様は出荷ごとに詳細なテスト証明書を受け取ります。
• カスタムエンジニアリングサポート:当社はエンジニアを派遣して現場の状況を評価し、最適なホース構成を推奨し、設置の複雑さを軽減する特別なエンド接続を設計します。
• グローバル物流の専門知識:ホースは保護ラップで梱包され、ばら積みまたはコンテナ化された方法で世界中の主要港に出荷されます。弊社の書類作成チームがスムーズな通関を保証します。
• 競争力のある総所有コスト:延長されたサービス間隔と低いメンテナンス要件により、初期投資が相殺されます。多くの顧客は、一般的な代替品と比較して 3 ～ 5 倍長い寿命を報告しています。
• 迅速なプロトタイプ開発:ユニークなプロジェクトの場合、15 日以内にサンプルホースを製造できるため、本格的な製造を開始する前に現場でテストすることができます。

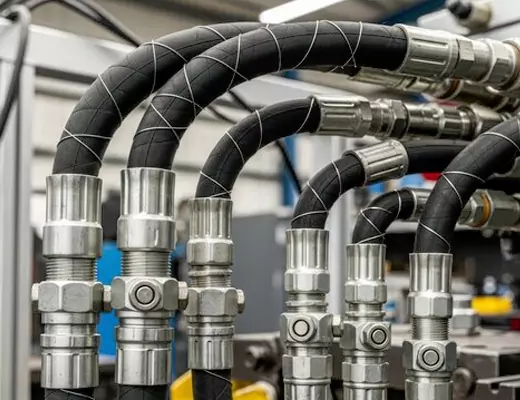

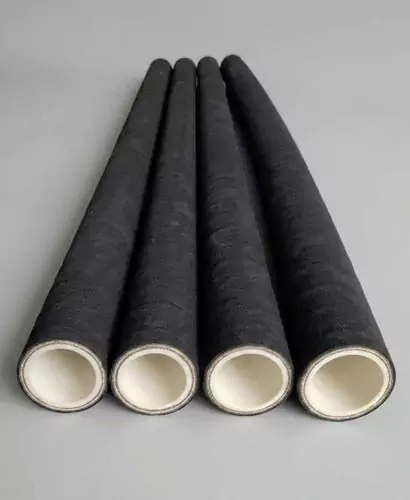

高圧ゴムホースは、無数の産業用、油圧、空圧システムの重要なコンポーネントとして機能します。柔軟性を維持しながら、極度の圧力下で液体、気体、研磨材を輸送できるその能力は、不可欠なものとなります。これらのホースの背後にある設計パラメータ、材料組成、強化技術を理解することは、適切な製品を選択し、操作の安全性を確保するために不可欠です。

コア構造

すべての高圧ゴムホースは、ストレス下での耐久性と信頼性を考慮して設計された 3 層構造を中心に構築されています。インナーチューブ、強化層、アウターカバーが連携して激しい使用圧力に耐え、化学的劣化に耐え、環境摩耗に耐えます。

• インナーチューブ：NBR（ニトリル）、EPDM、SBR、ネオプレンなどの合成ゴム化合物から配合されています。選択は、搬送される流体によって異なります。 NBRは耐油性、耐燃料性に優れ、EPDMは高温の水や蒸気に対応します。 JIDONGDA は、カスタムブレンドされた化合物を使用して、作動油、水ベースの流体、および攻撃的な化学物質との最適な適合性を実現します。
• 強化層:これが圧力耐性の核心です。高張力鋼線を編組したりスパイラル状に巻いた鋼線を多層にゴムの中に埋め込んでいます。一部のデザインでは、適度な圧力を与えるために繊維編みを使用しています。極度の高圧要件の場合、4 層または 6 層のスパイラル ワイヤ補強が一般的です。 JIDONGDA ホースは、柔軟性を維持しながら破裂強度を最大化するために、厳密に制御された編組角度とワイヤー張力を備えています。
• 外カバー：耐摩耗性、耐オゾン性、耐候性、耐油性を備えています。通常はネオプレンまたは合成ゴムで作られ、追加の表面処理が施されています。 JIDONGDA のカバーは滑らかな仕上げまたはラップ仕上げで設計されており、採掘用途には特別な MSHA 承認のカバーが用意されています。

よくある質問

高圧ゴムホースを選択する際には、どのような安全係数を適用する必要がありますか?

業界標準は、破裂圧力と最大使用圧力の間の安全係数が 4:1 です。ただし、圧力スパイクやインパルス サイクルを伴う動的アプリケーションでは、多くの場合、5:1 や 6:1 などのより高い係数が必要になります。ジドンダエンジニアリング チームは、ポンプのリップル、加速度、システムの圧力プロファイルに基づいて適切な安全マージンを計算するのに役立ちます。メーカーが公表している使用圧力を決して超えないようにして、常に温度ディレーティングを考慮してください。

温度はゴムホースの性能にどのような影響を与えますか?

温度が上昇するとゴム配合物が柔らかくなり、補強材の強度が低下する可能性があります。たとえば、100°C で定格 4,000 psi の NBR ホースは、120°C で 3,200 psi しか耐えられません。 JIDONGDA は技術カタログにディレーティング曲線を提供しています。 120°C を超える連続高温使用の場合は、HNBR または EPDM インナーチューブと適切な断熱材を備えたホースを検討してください。低温ではゴムが脆くなる可能性があります。定格 -40°F のホースでも、その限界付近では注意して取り扱う必要があります。

ジドンダ ゴムホースはどのような規格に準拠していますか?

ジドンダ ホースは、SAE 100R シリーズ、EN 853、EN 856、ISO 1436、ISO 3862、および DIN 20022/20023 を満たすかそれを超えるように製造されています。多くのホースは採掘用の MSHA 承認も取得しています。ご要望に応じて、完全な認定およびバッチテストレポートが提供されます。

高圧ゴムホースアセンブリの長さを正しく測定するにはどうすればよいですか?

継手の端を含む、ホースの中心線に沿ってシール面からシール面までを測定します。配線の曲がりや熱膨張を考慮してください。 JIDONGDA は測定ガイドを提供し、カスタムアセンブリをオンサイトで製造できます。正しい長さを使用すると、フィッティングに過度のストレスがかかることがなくなり、耐用年数が長くなります。

ゴムホースの故障の原因と予防方法は何ですか?

一般的な故障モードとしては、高い流速（推奨流量を超える）によるチューブ内部の浸食、過剰な圧力サージによる補強疲労、他のホースや機械部品との摩擦による外部摩耗、膨潤や硬化を引き起こす化学的不適合などが挙げられます。 JIDONGDA のアプリケーション ワークシートを使用してホースを流体と圧力に適合させ、過酷な場所に保護スリーブまたはホース ガードを取り付け、定期的な検査計画を実施することで故障を防ぎます。

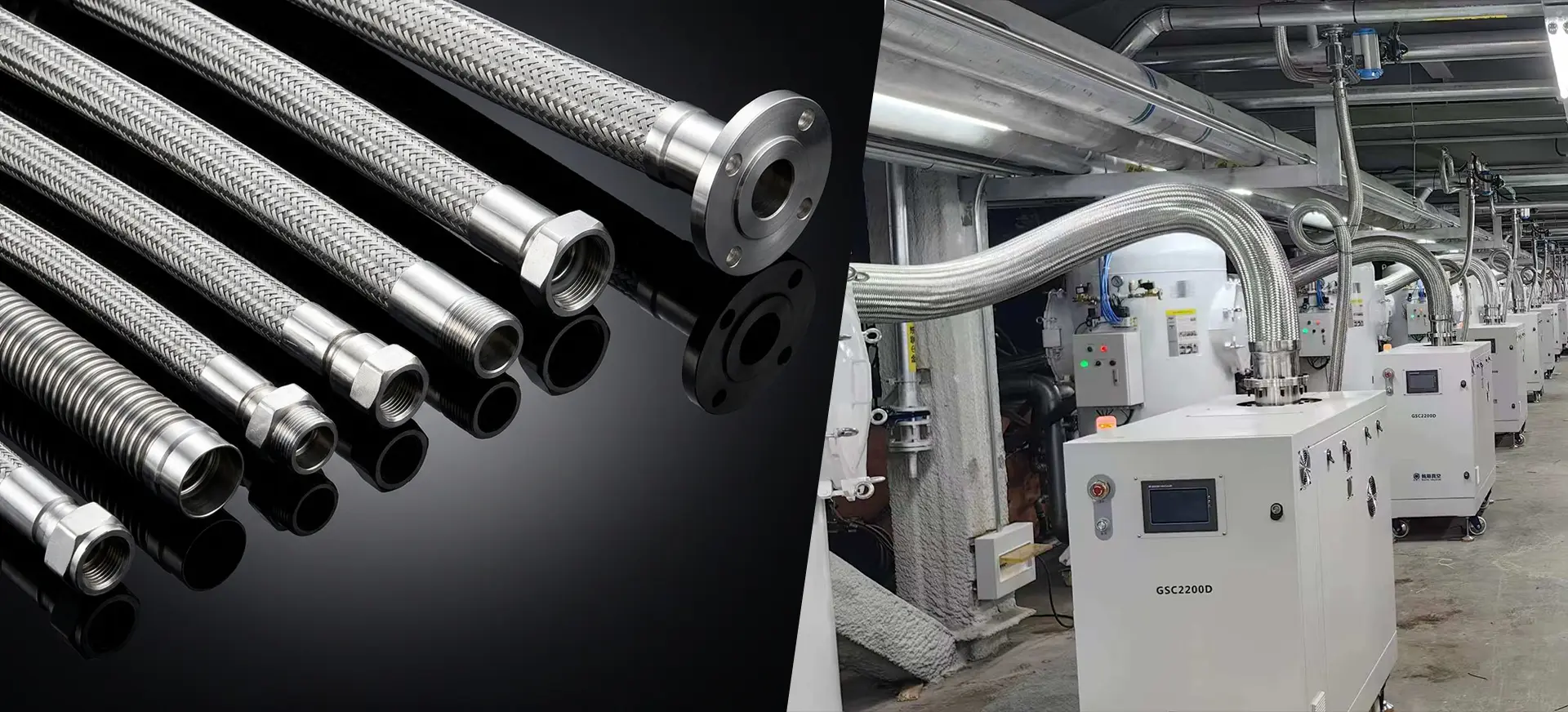

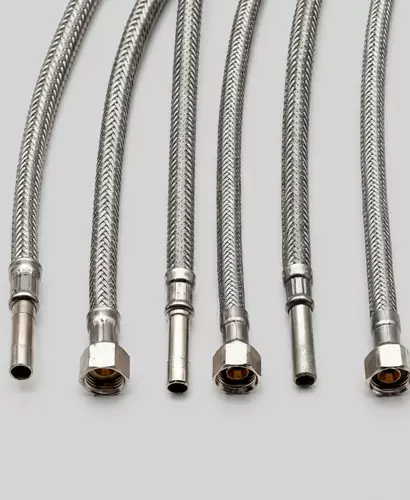

のメタルホース無数の産業用、商業用、家庭用の流体移送システムの基本コンポーネントとして機能します。振動を吸収し、熱膨張を補償し、位置ずれを修正するように設計されたこれらのフレキシブルコンジットは、厳しい条件下でも安全で信頼性の高い動作を保証します。ジドンダは、厳密な材料の選択、精密な波形プロセス、および徹底したエンドフィッティングの統合を通じて、メタルホースアセンブリの設計と製造を進歩させてきました。

主要な製品パラメータと構成

• 呼び径 (DN): DN6 (1/4 インチ) から DN300 (12 インチ) 以上の範囲で、大規模な工業用配管に対応します。
• 使用圧力(PW): 通常、直径、編組層の数、および波形の厚さに応じて、完全真空から 350 bar まで。
• バースト圧力 (PB): 標準アセンブリの使用圧力に対して 4:1 の安全率で設計されています。
• 温度範囲: 標準のステンレス鋼アセンブリは -200°C ～ +600°C で動作します。高温合金はこれを 800°C 以上に拡張します。
• 曲げ半径: 過剰な応力を防ぐために、静的および動的最小曲げ半径が直径ごとに指定されています。
• 柔軟性とストローク長さ: 軸方向の圧縮、伸張、横方向のオフセット容量、および角運動によって定義されます。
• エンドフィッティング: フランジ付き、ネジ付き、溶接端、サニタリー、カムロック、またはカスタム設計。

よくある質問

環状波形金属ホースと螺旋波形金属ホースの違いは何ですか?JIDONGDA はどちらを推奨しますか?

環状波形ホースは一連の均一な平行リングで構成され、より効果的な編組補強により優れた柔軟性、より狭い曲げ半径、より高い圧力容量を実現します。螺旋波形ホースは連続螺旋形状をしており、一般に柔軟性と圧力定格が低くなりますが、重要ではない静的用途ではコストが低くなる場合があります。 JIDONGDA は、より優れた全体的な性能、より長い疲労寿命、および完全真空条件への適合性を実現するため、主に環状波形ホースを製造しています。高い柔軟性を必要としないアプリケーションの場合は、慎重なエンジニアリングレビューの後、ご要望に応じてヘリカルバージョンを提供できます。

振動吸収用のメタルホースアセンブリの正しい長さを決定するにはどうすればよいですか?

振動を吸収するために、アセンブリは、強制的な動きによってホースがその動的最小曲げ半径未満に曲げられない程度に十分な長さが必要です。有効長 (エンドフィッティングの制約がないホースの部分) は、単純な横方向の振動の場合は公称直径の少なくとも 10 倍、振動の振幅と周波数の両方が高い場合はさらに長くする必要があります。 JIDONGDA のアプリケーション エンジニアは、変位データを使用して動作解析を実行し、必要な正確な自由長を推奨し、早期の疲労破壊を防ぐことができます。

金属ホースは完全真空下でも潰れずに使用できますか?

はい、編組を完全にカバーする JIDONGDA 環状波形ホースは、完全な真空サービス向けに評価されています。波形プロファイルは、内部圧力が大気圧を下回ったときに外部編組がもじもじしたり座屈したりしないように特別に設計されています。高温下での重要な高真空用途では、システムをレビューして材料が十分な強度を維持していることを確認する必要があります。このような場合、構造の安定性を確保するためにライナーを組み込むことができます。

ブレードの摩耗の原因とそれを防ぐ方法は何ですか?

編組の摩耗は主に、隣接する構造に対する摩耗、過度の動きによる摩擦、または編組と波形コアの間のフレッチングによって発生します。周期運動中の編組間の接触によっても、局所的な摩耗が発生する可能性があります。予防策には、適切な隙間をあけてホースを取り付けること、インターロックアーマーやシリコンジャケットなどの保護用外側カバーを使用すること、編組と編組、または編組と構造の接触を引き起こす設置レイアウトを避けることが含まれます。 JIDONGDA は、研磨環境でのアセンブリ寿命を大幅に延ばす保護スリーブを工場で取り付けることができます。

ジドンダアセンブリは出荷前にどのようにテストされますか?

すべてのアセンブリは、国際規格に準拠した保持時間で、定格使用圧力の 1.5 倍で静水圧テストを受けます。ガスサービスの場合、制御された条件下で空気圧テストが実行されます。ご要望に応じて、溶接部の染料浸透検査、陽性物質同定 (PMI)、ヘリウム漏れ検出などの追加の非破壊検査も利用できます。設計マージンを検証するために、各製造バッチのサンプル アセンブリに対するバースト テストが定期的に実施されます。適合証明書とテストレポートは標準文書です。

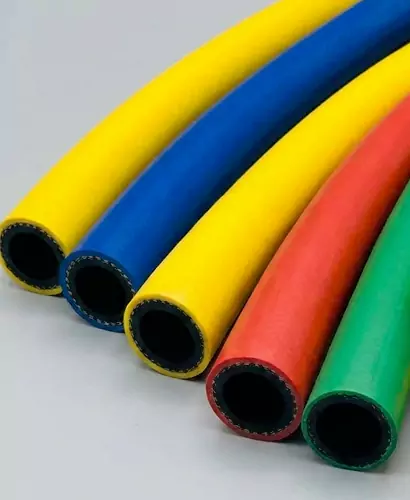

の非金属ホースは、最新の流体処理、化学物質移送、空気輸送、および真空システムの基本コンポーネントです。先進のポリマー、エラストマー、強化複合材料から設計された非金属ホースは、腐食、疲労亀裂、過剰な重量など、硬質金属配管やフレキシブル金属ホースの多くの制限を克服します。 JIDONGDA は、20 年以上にわたって非金属ホースの設計と製造を改良し、高い柔軟性、優れた耐薬品性、長寿命を兼ね備えた製品を提供してきました。

主な利点

• 優れた耐食性:熱可塑性およびエラストマーのライナーは、酸、アルカリ、溶剤、食塩水に対して本質的に耐性があり、ステンレス鋼や亜鉛メッキ鋼を急速に劣化させます。
• 軽量構造:非金属ホース アセンブリは、多くの場合、同等の金属ホースよりも重量が 60 ～ 70% 軽いため、構造上の負荷が軽減され、現場での迅速な手作業による取り扱いが可能になります。
• 疲労と振動の減衰:ポリマー構造は脈動、ウォーターハンマー、機械振動を吸収し、接続点での早期故障を防ぎます。
• 電気絶縁:多くの非金属材料は高い絶縁耐力を備えているため、変圧器、鉄道牽引装置、爆発性雰囲気の近くでの用途に最適です。
• より狭い曲げ半径:複合非金属ホース設計により、よじれずに曲げることができるため、限られたスペースでの設置が簡単になります。
• 衛生的で滑らかなボアのオプション:PTFE、シリコン、および食品グレードの PVC ホースは、細菌の増殖を防ぎ、FDA および EU 1935/2004 の要件を満たし、CIP/SIP 洗浄を容易にする非常に滑らかな内面を備えています。

応用

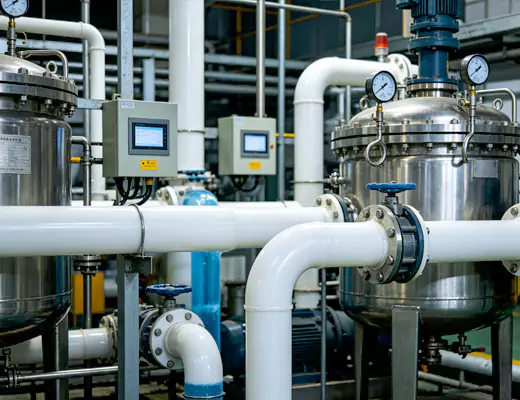

• 化学物質の投与と移送:PTFE および NBR ホースは、濃酸 (HCl、H2SO4)、苛性ソーダ、溶剤、医薬中間体を浸出や劣化させることなく安全に輸送します。静電気防止設計の統合アース線により、爆発性雰囲気 (ATEX ゾーン 1/2) での電荷の蓄積を防ぎます。
• 食べ物と飲み物:シリコーンおよびポリウレタン非金属ホースは、FDA および EU の食品接触規制を満たしています。乳製品、ビール、ワイン、食用油、汚染のない高純度の水を扱います。滑らかなボア設計により、衛生的な接続が可能になり、製品の滞留が最小限に抑えられます。
• 高温蒸気と熱油：特別に配合された EPDM とシリコンのホースは、最大 165°C の飽和蒸気と高温の油の移送に耐え、金属配管と比較して断熱要件を軽減します。
• 農業と灌漑:PVC および複合非金属ホースは、UV 安定化および防藻性があり、大きなピボットと点滴システム全体に水と液体肥料を供給します。軽量な性質により、季節ごとの迅速な展開と回収が可能になります。
• 空気圧および真空搬送:強化ポリウレタンおよび UHMWPE ホースは、研磨粒子、プラスチック ペレット、おがくず、および粉末を処理します。帯電防止バージョンは、高速材料の流れ中に蓄積された静電気を安全に消散します。
• 海洋および海洋:EPDM またはネオプレン カバーを備えた非金属ホース アセンブリは、塩水噴霧、紫外線、および油の飛沫に耐性があり、飲料水ライン、雑排水の排出、船舶やプラットフォームのエンジン ルーム冷却剤接続として機能します。
• 研究室とバイオ医薬品:超高純度 PTFE およびプラチナ硬化シリコン ホースは、浸出物や抽出物を最小限に抑える必要があるバイオプロセスにおける WFI ループ、クロマトグラフィー、媒体移送、および使い捨てアセンブリに不可欠です。

JIDONGDA の品質管理とカスタム製造

から出るすべての非金属ホースは、済東達工場原材料のレオロジー分析から最終組み立ての破裂試験に至るまで、厳格なプロセス制御の結果です。当社のテストベンチ機能には、最大 400 bar の静水圧試験、真空崩壊試験、電気的導通チェック (帯電防止グレードの場合)、および UV/オゾン促進老化チャンバーが含まれます。 JIDONGDA は ISO 9001:2015 および ISO 14001 認証を取得しており、当社のクリーンルーム環境 (クラス 100,000) はバイオ医薬品顧客向けのシリコンおよび PTFE ホースの生産に特化しています。当社では、標準カタログではカバーできないカスタム ホース寸法、特殊カラー カバー、ハイブリッド素材、およびマルチラミネート構造のラピッド プロトタイピングを提供します。 JIDONGDA は、短納期とアプリケーション エンジニアによる技術サポートにより、世界的な販売代理店や OEM にとって同様に信頼できるパートナーとなっています。

広範なドキュメント、3D ホース ルーティングのサポート、または攻撃的な媒体に対するサンプル テストが必要なプロジェクトの場合、JIDONGDA は技術仕様を添えて当社のエンジニアリング チームにお問い合わせいただくことをお勧めします。当社の材料科学者は、最適な非金属ホース構成を推奨し、完全なテストプロトコルとライフサイクル分析を提供して、高価な特殊合金を過剰に仕様することなく運用の信頼性を達成できるように支援します。
