波形金属伸縮継手は高温配管システムの信頼性をどのように向上させることができるか

記事の概要: A 波形金属伸縮継手熱膨張、振動、圧力変動、機械的動きにさらされる工業用配管に制御された柔軟性を提供します。波形ステンレス鋼ベローズ構造を使用することで、軸方向、横方向、角度方向の変位を補償しながら、溶接疲労、フランジの漏れ、応力関連の変形を軽減します。このガイドでは、その動作原理、主な仕様、材料オプション、用途、選択要素、および要求の厳しいパイプライン システムの利点について説明します。

目次

1. 波形金属伸縮継手とは何ですか?
2. 産業用配管ではどのように機能しますか?
3. 主要な技術仕様は何ですか?
4. 主なメリットは何ですか?
5. どこでよく使われますか?
6. 適切な製品をどのように選択すればよいでしょうか?
7. よくある質問
8. 最終的な考え

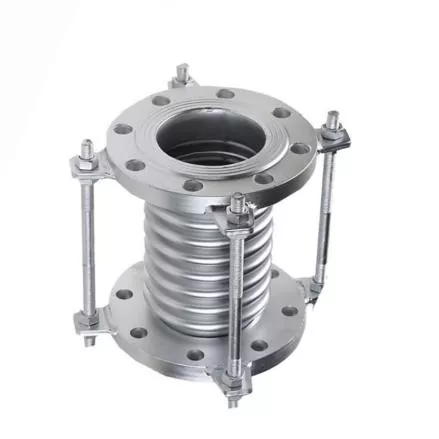

波形金属伸縮継手とは何ですか?

ジドンダ供給する波形金属伸縮継手構造の安定性を犠牲にすることなく、産業用配管に制御された柔軟性を与えるように設計されています。波形ベローズ構造により、パイプラインは温度変化、機器の振動、圧力変動、機械的ストレスによって引き起こされる動きに対応できます。

硬いパイプ部分とは異なり、伸縮継手は配管システム内に意図的に柔軟な領域を作成します。パイプラインが加熱または冷却されると、その長さと位置が変化する可能性があります。これらの動きが抑制されると、溶接部、フランジ、バルブ、ポンプ、および接続された機器の周囲に過度の応力が蓄積する可能性があります。適切に設計された金属製伸縮継手は、負荷に損傷を与える前に、これらの動きを吸収するのに役立ちます。

工業用金属製伸縮継手を評価する購入者は、ベローズの材質、動作要件、圧力定格、温度範囲、接続方法、設置環境をすべて考慮する必要があります。

産業用配管ではどのように機能しますか?

動作原理は波形金属ベローズの制御された弾性変形に基づいています。複数の畳み込みにより、接続された配管が移動するときにベローズが曲がることができ、金属構造が圧力境界を維持します。

熱膨張補償

高温パイプラインはプロセス温度が上昇すると膨張し、プロセス温度が下降すると収縮します。蒸気、ボイラー、化学薬品、オイル、熱流体システムでは、温度サイクルが繰り返されると大きな動きが発生する可能性があります。波形ベローズはこの変位を吸収し、硬いパイプ部分に伝わる応力を軽減します。

機械的および振動の補償

ポンプ、コンプレッサー、ファン、タービン、回転機械などの産業用機器は、接続された配管に振動を引き起こす可能性があります。適切に設計された伸縮継手は、制御された動きに対応し、剛性の高いパイプ接続を通じて振動が直接伝わるのを防ぎます。

多方向への移動

システム設計に応じて、金属伸縮継手は次の 3 つの主要な動きカテゴリを補償できます。

• 軸方向の動き:パイプ軸に沿った圧縮または伸張。
• 横方向の動き:接続されたパイプ部分の横方向の変位。
• 角度の動き:接続された配管セクション間の回転運動。

主要な技術仕様は何ですか?

伸縮継手の選択は、単に公称パイプサイズを選択するのではなく、実際の動作条件から始める必要があります。 JIDONGDA の製品情報には、産業用途向けのさまざまな材質と接続構成のステンレス鋼ベローズが含まれています。

実際の圧力、温度、動作、サイクル頻度、疲労要件はプロジェクトごとに確認する必要があります。標準構成では設置条件を満たさない場合は、カスタマイズ設計を検討できます。

主なメリットは何ですか?

1. 高温でも信頼できる性能

金属ベローズは、温度が多くの従来のフレキシブルコンポーネントの実際の動作範囲を超える用途に特に適しています。材料の選択と設計に応じて、ステンレス鋼構造は要求の厳しい熱環境に対応できます。

2. パイプラインのストレスの軽減

熱の動きにより、固定点や機器の接続部に徐々に過剰な負荷が生じる可能性があります。制御された柔軟性を導入することで、伸縮ジョイントは動きを再分配し、重要な領域での応力集中を軽減します。

3. 耐振動性の向上

機械が連続的または断続的な振動を発生する場合、柔軟な金属接続は機器と配管の間の動きを隔離するのに役立ちます。これにより、ジョイントが正しく選択され取り付けられている場合、システムの安定性が向上します。

4. 柔軟な設置オプション

ねじ込み、フランジ、溶接構成により、伸縮継手をさまざまなパイプライン構造に統合することができます。小径のねじ付き製品はコンパクトな機器の接続に役立ちますが、フランジ付きおよび溶接された設計は大規模な産業用配管システムに適しています。

5. 長期的な周期的パフォーマンス

産業用配管は、その稼働期間中に数千回の加熱と冷却のサイクルを経験することがあります。したがって、信頼性の高い疲労性能を達成するには、正しいベローズ形状、材料の選択、成形品質、動作制御が重要です。

どこでよく使われますか?

波形金属製伸縮継手は、剛性配管が熱変位や機械的動きに対応する必要がある場合に役立ちます。一般的な応用分野には次のようなものがあります。

• 石油化学処理パイプライン
• 発電所
• 蒸気およびボイラーシステム
• 高温空調システム
• 工業炉設備
• 石油およびガスの処理施設
• 化学処理パイプライン
• 海洋工学システム
• 機械設備接続
• 高温流体輸送システム

たとえば、ボイラーと下流の機器を接続する蒸気パイプラインは、起動中に大幅な熱膨張を経験する可能性があります。適切な動きの補正がないと、この拡張によってパイプ サポートや機器のノズルに追加の負荷がかかる可能性があります。正しく設計されたベローズ伸縮継手は、この動きが発生する指定された領域を提供します。

適切な製品をどのように選択すればよいでしょうか?

製品の選択は、外観や呼び径だけではなく、エンジニアリングデータに基づいて行う必要があります。見積をリクエストする前に、購入者は次の情報を準備する必要があります。

1. 呼びパイプ径:必要な DN サイズと接続寸法を特定します。
2. 動作温度:通常、最低、最高温度を指定します。
3. 使用圧力:通常および最大使用圧力を含みます。
4. 移動要件:予想される軸方向、横方向、または角度の動きを定義します。
5. メディア：システムが蒸気、水、油、ガス、化学物質、またはその他の流体を運ぶかどうかを特定します。
6. 材料要件:環境に応じてSS304、SS316、SS321などの適切な合金を選択してください。
7. 接続方法：ねじ込み、フランジ付き、または溶接端が必要かどうかを決定します。
8. 設置条件：利用可能なスペース、パイプサポート、ガイド、アンカー、および機器の接続を考慮してください。

伸縮継手と一般的なフレキシブルコネクタを区別することも重要です。伸縮継手は特定の動きと疲労要件に基づいて設計されているため、ベローズの形状とシステムの制約は完全な配管設計の一部として評価する必要があります。

よくある質問

Q1: 波形金属伸縮継手の主な目的は何ですか?

その主な目的は、剛性コンポーネントに伝わる応力を軽減しながら、配管システム内の熱膨張と制御された機械的動きを補償することです。

Q2: 蒸気パイプラインに金属製伸縮継手は使用できますか?

はい。ステンレス鋼製ベローズ伸縮継手は、選択された材質、圧力定格、温度定格、および動作容量が動作条件に一致する場合に限り、蒸気およびボイラーの配管に一般的に適用されます。

Q3: 一般的にどのような材料が使用されますか?

一般的なオプションには、SS304、SS316、および SS321 ステンレス鋼が含まれます。より高い耐食性や特殊な動作条件が必要な場合には、カスタマイズされた合金も検討されます。

Q4: ねじ式伸縮継手は小さなパイプラインに適していますか?

はい。ねじ込み構成は、小径の配管、機器接続、およびスペースが限られている設置に特に適しています。

Q5: 軸方向、横方向、角度方向の動きの違いは何ですか?

軸方向の動きはパイプの軸に沿って発生し、横方向の動きは横方向に発生し、角度の動きは接続されたパイプセクション間の回転を伴います。伸縮継手を選択する前に、必要な動作タイプを特定する必要があります。

Q6: 製品はカスタマイズできますか?

はい。プロジェクトの要件に応じて、カスタマイズには材料グレード、サイズ、圧力定格、接続構成、その他のエンジニアリング パラメーターが含まれる場合があります。

最終的な考え

適切に設計された波形金属伸縮継手工業用配管を熱膨張、振動、機械的変位、蓄積された応力から保護する上で重要な役割を果たします。ステンレス製ベローズ、複数の接続オプション、構成可能なエンジニアリングパラメータを備えており、発電、石油化学、化学処理、HVAC、船舶、高温流体システムにわたる要求の厳しいアプリケーションに適応できます。 JIDONGDA は、プロジェクト固有のサイズ、材料、圧力、温度、動き、接続要件に基づいてカスタマイズされた金属伸縮継手ソリューションをサポートします。新規設置用に伸縮継手を選択する場合、または既存のコンポーネントを交換する場合は、お問い合わせ動作条件について話し合い、適切な産業用ソリューションをリクエストします。
