大型機器、ポンプユニット、パイプライン、またはモバイルシステムが、振動や動きを許容しながら確実に流体を移送する必要がある場合、大径フレキシブルフランジ付ゴムホースからジドンダ実用的な接続ソリューションを提供します。柔軟なゴム製ホース本体、補強構造、フランジ付き端部を中心に設計されており、水、海水、スラリー、鉱物スラリー、砂、砂利、尾鉱、その他の適切な産業媒体用に構成できます。
大口径のパイプライン システムは、剛性の高い配管では容易に対応できない課題に直面することがよくあります。ポンプの振動、機器の変位、取り付けのずれ、および繰り返しの組み立てにより、接続ポイントの周囲に追加の応力が発生する可能性があります。柔軟なゴムホースは、必要な搬送能力を維持しながら、機器とパイプラインの間に制御された柔軟なセクションを提供できます。
ジドンダ のソリューションは、ゴムホース本体と補強層およびフランジ接続を組み合わせたものです。動作条件に応じて、圧力または真空要件を伴う用途向けに、構造に強化布地とスパイラル鋼線サポートを含めることができます。フランジの寸法も一般的な規格や顧客の図面に合わせることができるため、ホースはカスタマイズされた産業プロジェクトに適しています。
目次
- 大径フレキシブルフランジゴムホースとは？
- 大規模パイプライン システムではなぜ柔軟性が重要なのでしょうか?
- ホースはどのように作られていますか?
- 主な利点は何ですか?
- どこでよく使われますか?
- 購入者はどのような技術的パラメータを考慮する必要がありますか?
- 購入者は適切なホースをどのように選択すべきですか?
- 耐用年数はどのようにサポートできますか?
- よくある質問
- 結論

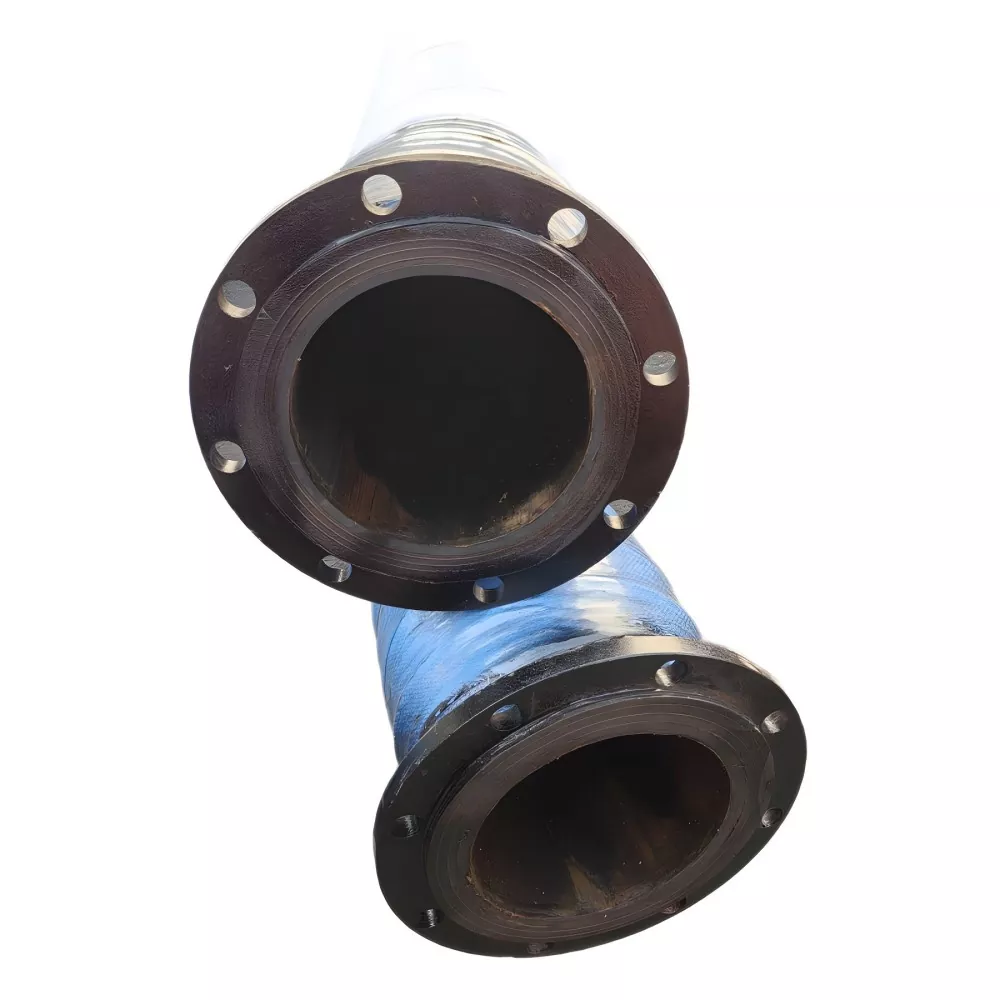

大径フレキシブルフランジゴムホースとは？
大直径のフレキシブル フランジ付きゴム ホースは、流体または微粒子を含む媒体を輸送するように設計された工業用ホース アセンブリであり、機器と固定または可動パイプライン間の柔軟な接続としても機能します。
完全にリジッドな接続と異なり、ゴムホース本体はある程度の曲がりや変位に対応できます。両端に取り付けられたフランジにより、ポンプ、バルブ、パイプライン、容器、またはその他の機器とボルトで接続できます。この組み合わせにより、ホースは搬送能力と接続の柔軟性の両方が重要な場合に特に役立ちます。
プロジェクトに応じて、ホースは水、海水、スラリー、鉱物スラリー、砂と砂利、尾鉱、および選択された産業媒体用に構成されます。研磨材については、実際の媒体や使用条件に応じて内部ゴムコンパウンドと補強構造を選択する必要があります。
大規模パイプライン システムではなぜ柔軟性が重要なのでしょうか?
大規模な産業用パイプラインは常に静的な状態にさらされているわけではありません。ポンプは振動を発生し、モバイル機器は位置を変更し、取り付け公差により、接続されたコンポーネント間にわずかなずれが生じる可能性があります。これらの動きが硬い配管に直接伝わると、ジョイントや機器のインターフェースの周囲に追加の応力が発生する可能性があります。
柔軟なゴムホースは、パイプライン内に柔軟なセクションを作成します。曲げて特定の変位に対応する能力は、機器の接続を実際の動作条件により適応させるのに役立ちます。
- 機器の振動に対応します。
- パイプラインの一定の移動を許可します。
- 機器接続に関する柔軟性を提供します。
- 設置スペースが限られている場合でも接続を簡素化できます。
- 機器の取り外しや繰り返しの取り付けが必要なアプリケーションをサポートします。
- さまざまなメディアや動作条件に合わせて構成できます。
実際の許容曲げ半径、変位範囲、圧力定格、および設置方法は、特定のホースの構造およびプロジェクトの要件に照らして常に確認する必要があります。
ホースはどのように作られていますか?
大口径ゴムホースの性能は、内部ゴム層、補強材、外部ゴム層、端部接続部の相互作用によって決まります。適切に選択された構造により、ホースは使用中に予想される機械的条件や環境条件に耐えることができます。
内側ゴム層
内側のゴム層は搬送される媒体と直接接触します。したがって、特にシステムが研磨スラリー、鉱物粒子、海水、またはその他の要求の厳しい媒体を扱う場合には、搬送される材料の特性に応じて配合を選択する必要があります。
強化繊維層
強化された生地層がホース構造をサポートし、圧力荷重に耐えます。補強材の設計は、必要な直径、圧力、長さ、および動作条件に対応する必要があります。
スパイラル鋼線補強
吸引または真空サポートが必要な場合は、スパイラル鋼線補強構造を組み込むことができます。この構成は、ホース径のみに基づいて選択するのではなく、実際の真空条件に従って指定する必要があります。
外側ゴム層
外側のゴム層は環境への曝露に対する保護を提供し、外部の経年劣化や動作条件に対するホースの耐性に貢献します。
フランジ付き端
フランジは、ホースと周囲のパイプラインまたは機器との間に実用的なボルト接続を提供します。 JIDONGDA は、用途、規格、または顧客の図面に従って、炭素鋼、ステンレス鋼、またはその他のフランジ材料を構成できます。
主な利点は何ですか?
適切なフレキシブル ホースを選択すると、大口径の搬送システムにおけるいくつかの一般的な課題に対処できます。主な利点は次のとおりです。
- 柔軟な接続機能:ゴムボディのため、ある程度の曲げや変位が許容され、振動や動きの影響を受ける機器のインターフェースに適しています。
- 大流量搬送：内径が大きいため、プロジェクト条件により大きな流量が必要な場合に、大量のメディアの移送をサポートできます。
- 便利なフランジ統合:フランジ付き端部は、一般的な規格に適合させることも、技術図面に従ってカスタマイズすることもできます。
- 適応可能な補強:ファブリック補強とオプションのスパイラル鋼線構造は、圧力と真空の要件に応じて選択できます。
- メディア適応性:水、スラリー、鉱物スラリー、砂、砂利、その他の特定の媒体に適した内部ゴムコンパウンドを選択できます。
- OEM および ODM の柔軟性:直径、長さ、圧力、真空、温度、フランジ構成、ゴム配合物、および色は、標準以外の用途に合わせてカスタマイズできます。
どこでよく使われますか?
大口径フレキシブルフランジ付きホースの用途は、大量の材料移送や柔軟な機器接続が必要な業界全体に広がっています。
| 業界 | 代表的な用途 | 主な考慮事項 |
|---|---|---|
| マイニング | 鉱物スラリーと尾鉱の輸送 | 摩耗、粒子径、濃度、圧力 |
| 浚渫 | スラリー、汚泥、砂の移送 | 真空、摩耗、流量、柔軟性 |
| ポート | 大流量の液体および材料の輸送 | 直径、媒体互換性、フランジマッチング |
| 砂と砂利 | 水と砂の混合物と粒子の輸送 | 耐摩耗性と補強 |
| 建設機械 | 柔軟なポンプとモバイルパイプライン接続 | 動き、曲げスペース、圧力 |
| 産業用搬送 | 工業用水、スラリー、および適切な媒体 | 温度、圧力、ゴム配合物 |
特殊な媒体や厳しい動作条件を伴うプロジェクトの場合、購入者はホースの構造を最終決定する前に詳細な用途情報を提供する必要があります。
購入者はどのような技術的パラメータを考慮する必要がありますか?
呼び径のみでホースを選定しないでください。完全な仕様では、アプリケーションの機械的、化学的、熱的、接続要件を考慮する必要があります。
| パラメータ | なぜそれが重要なのか |
|---|---|
| 内径 | 利用可能な流路と接続サイズを決定します。 |
| 長さ | 設置形状、移動代、曲げ条件に影響します。 |
| 使用圧力 | 必要な補強とホース全体の構造を決定します。 |
| 作動真空度 | 吸引用途と真空サポート構造の選択にとって重要です。 |
| 使用温度 | 選択したゴム配合物が媒体や環境に適しているかどうかを判断します。 |
| 搬送媒体 | ゴム配合物の選択と耐摩耗性の要件に影響します。 |
| 流量 | 適切な直径と動作構成を決定するのに役立ちます。 |
| フランジ標準 | 相手機器やパイプラインとの互換性を確保します。 |
ジドンダ の製品情報には、フランジ接続が GB、DIN、ANSI、JIS、ASME、または顧客の図面に従って構成できることが示されています。最終仕様は、一般的なカタログの説明から推測するのではなく、実際のプロジェクトに基づいて確認する必要があります。
購入者は適切なホースをどのように選択すべきですか?
産業購買チームにとって、見積段階で完全な稼働情報を提供することで、技術的な確認をより効率的に行うことができます。有用な仕様書には次のものが含まれている必要があります。
- 必要な内径。
- ホースの全長。
- 通常および最大使用圧力。
- 吸引サービスに必要な真空圧力。
- 搬送媒体の種類。
- 動作温度と周囲温度。
- 必要な流量。
- 必要な曲げまたは変位の範囲。
- フランジの規格と寸法。
- 必要な数量と配送先。
研磨用途には追加情報が必要です。たとえば、鉱物スラリープロジェクトでは、内部ゴムと補強構造を適切に評価できるように、粒子サイズと濃度を特定する必要があります。
バイヤーは、さまざまなパイプライン要件を比較する際に、大径フランジ付きゴムホース、大径浚渫ゴムホース、その他の大径ゴムホースソリューションなどの関連ソリューションを検討することもできます。
耐用年数はどのようにサポートできますか?
工業用ゴムホースの性能を維持するには、正しい取り付けと定期的な点検が重要です。適切に設計されたホースであっても、不適切に取り付けられたり、確認された制限を超えて操作されたりすると、早期に損傷が発生する可能性があります。
- 確認された使用圧力、真空圧力、温度範囲を超えないようにしてください。
- 取り付けの際、ホースを無理に引っ張ったり、ねじったり、急激に曲げたりしないでください。
- 外ゴム表面に亀裂、膨らみ、切れ目、異常摩耗がないか確認してください。
- フランジ接続部に漏れや緩みの兆候がないか検査します。
- 研磨媒体とともに使用されるホースの異常な摩耗パターンを監視します。
- 構造上の損傷やホースの異常な折れが観察された場合は、運転を停止し、作業条件を再評価してください。
取り付けの際には、フランジ面、ボルト穴、シール面、および嵌合コンポーネントが正しく位置合わせされていることも確認する必要があります。ホースを不必要な機械的ストレスが生じる位置に強制的に押し込まないでください。
よくある質問
大口径フレキシブルフランジゴムホースの主な利点は何ですか?
その主な利点は、大直径の搬送能力と柔軟な接続能力の組み合わせです。機器の振動、パイプラインの変位、設置のずれ、またはモバイル機器の移動に対応する必要がある場合に使用できます。
ジドンダ は顧客の図面に従ってフランジを製造できますか?
はい。フランジの構成は、適用される規格、寸法、接続要件、または顧客の図面に従って確認できます。プロジェクトの要件に応じてフランジの材質も選択できます。
このタイプのホースは鉱物スラリーに使用できますか?
はい。鉱物スラリー用途向けに構成できます。ただし、適切な内部ゴムコンパウンドと補強構造を評価できるように、粒子サイズ、スラリー濃度、流量、圧力、温度、摩耗条件を提供する必要があります。
ホースを非標準用途向けにカスタマイズできますか?
はい。カスタマイズには、直径、長さ、圧力、真空圧力、温度、フランジ構成、ゴム配合物、色を含めることができます。仕様の確認には、顧客の図面、サンプル、または詳細な技術パラメータを使用できます。
見積もりを依頼する際にはどのような情報を提供すればよいですか?
最も有用な情報には、内径、長さ、使用圧力、真空要件、搬送媒体、温度、流量、曲げまたは変位要件、フランジ規格、フランジ寸法、数量、および目的地が含まれます。
通常の納期はどれくらいですか?
標準品は通常7～20営業日程度で手配可能ですが、カスタマイズ品や特殊仕様については実際の注文要件に応じてご確認ください。
結論
適切に選択された大口径フレキシブル ホースは、大容量パイプラインと、動き、振動、設置のずれ、または要求の厳しい媒体が関係する機器との間の効果的な接続を提供します。柔軟なゴム構造、補強層、フランジ接続の組み合わせにより、このホースは鉱業、浚渫、港湾、建設、砂や砂利、産業搬送などの幅広い用途に適しています。
ジドンダ は、直径、長さ、圧力、真空、温度、搬送媒体、フランジ要件、ゴム配合物に基づいたカスタマイズされた構成をサポートしています。標準のホース仕様が設置条件と完全に一致しないプロジェクトの場合、完全な技術情報を提供することで、ホースの構造と接続構成をより正確に評価できます。要求の厳しいパイプライン接続のための信頼できるソリューションを調達している場合は、お問い合わせ図面、動作パラメータ、またはプロジェクト要件を使用して、適切なカスタマイズされたホース ソリューションについて JIDONGDA と話し合ってください。
