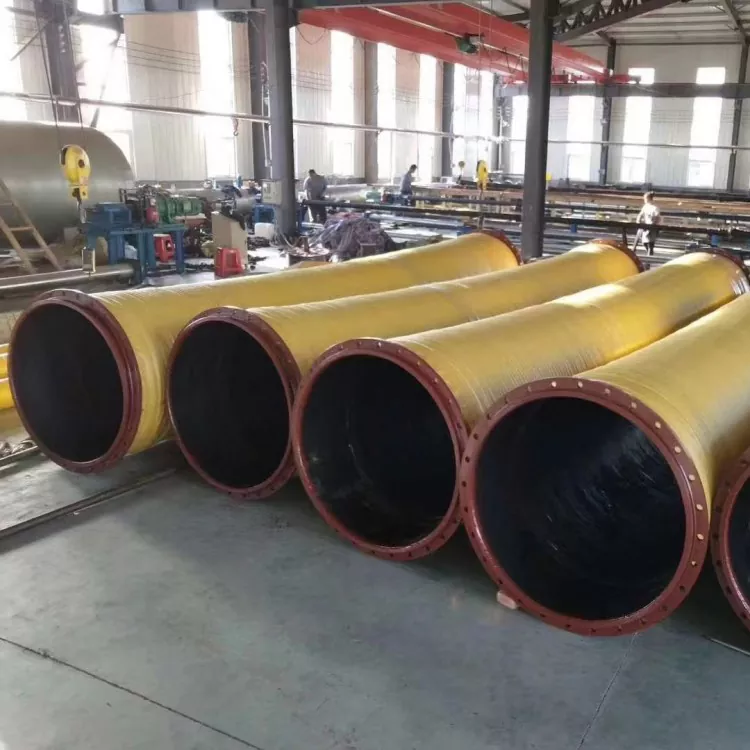

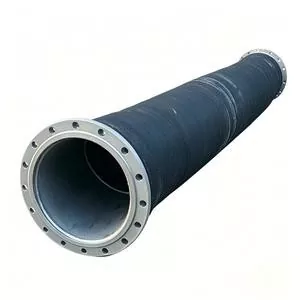

大径フレキシブルフランジ付ゴムホース

JIDONGDA 大口径フレキシブルフランジ付きゴムホースは、主に大型機器、ポンプユニット、パイプライン、モバイル機器間の柔軟な接続と媒体輸送に使用されます。

本製品はゴムホース本体に補強構造を組み合わせた構造を採用し、両端にフランジを備えています。以下の搬送に適しています。

・ 水

· 海水

· スラリー

· ミネラルスラリー

· 砂と砂利

· 尾鉱

· 一部の業界メディア

この製品の主な位置付けはフレキシブル接続です。したがって、選択の際には、圧力と直径に加えて、機器の振動、パイプラインの変位、設置のずれ、曲げスペース、ホースの長さなどの要素も考慮する必要があります。

主な利点

01 |柔軟な接続機能

ゴム製ホース本体は一定の曲げや変位への適応性を備えているため、機器インターフェース付近での柔軟な接続に適しています。

02 |大流量搬送

大口径構造により、大量のメディア搬送に対応します。具体的な直径範囲は、実際の製品およびプロジェクトの要件に従って確認する必要があります。

03 |フランジのマッチング

両端には炭素鋼、ステンレス鋼、またはその他のフランジを取り付けることができ、共通の規格または顧客の図面に従って適合させることができます。

04 |オプションの吸入・吐出構造

実際の真空要件に応じて、適切な補強構造とスパイラル鋼線フレームワークを構成できます。

05 |中程度の適応性

水、海水、スラリー、鉱物スラリー、砂などの媒体に対して、材料要件や摩耗条件に応じて適切な内側ゴム材料を選択できます。

06 |非標準のカスタマイズ

カスタマイズは次の場合に利用できます。

・ 直径

・ 長さ

・ プレッシャー

· 真空圧

・ 温度

· フランジ

· ゴムコンパウンド

・ 色

製品構造

内側のゴム層は搬送媒体と直接接触します。

強化繊維層は圧力荷重に耐えます。

真空対応が必要な場合は、スパイラル鋼線補強構造を構成できます。

外側のゴム層は耐老化性と環境保護を提供します。

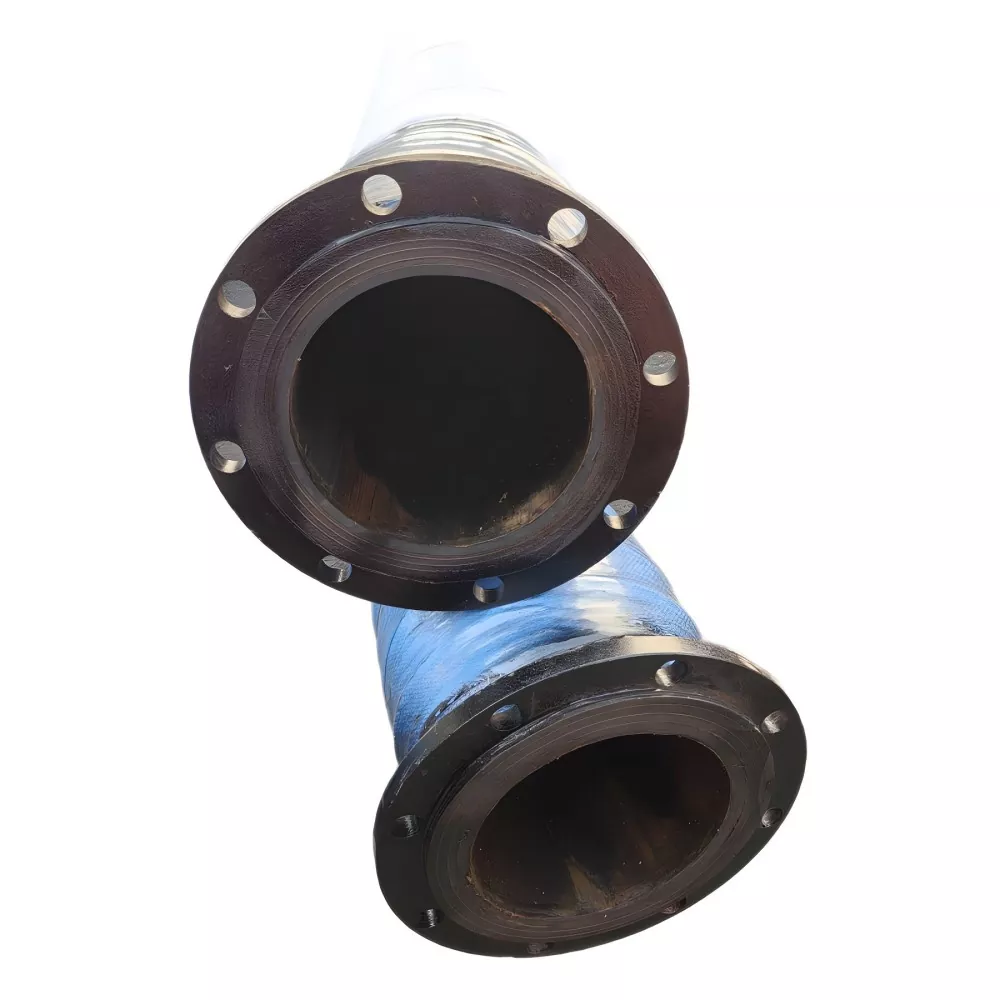

エンドフランジは、機器とパイプライン間のボルト接続に使用されます。

フレキシブルフランジ構造を選ぶ理由

固定パイプラインにポンプ ユニットの振動、機器の動き、または設置エラーが発生すると、接続点に追加の応力が発生する可能性があります。

柔軟なゴムホースはパイプラインの柔軟なセクションとして機能し、特定の変位や振動に対応するのに役立ちます。

実際の許容曲げ半径、変位範囲、取付方法等は構造に応じてご確認ください。

一般的な設置場所

一般的に次の場所で使用されます。

· ポンプの吸入端または吐出端

· 機器とメインパイプライン間の接続

· モバイル機器接続ポイント

· 頻繁な設置と分解を必要とする産業用パイプライン

フランジの寸法は、相手フランジ、シール面、ボルト穴の位置と一致する必要があります。

技術的パラメータ

応用産業

マイニング:
鉱物スラリー、尾鉱、粒子を含む媒体の搬送に使用されます。

浚渫：
スラリー、汚泥、砂などの搬送に使用されます。

ポート:
大流量の液体や材料の輸送に使用されます。

砂と砂利:
水と砂の混合物や粒子状物質の搬送に使用されます。

建設機械:
ポンプ、機器、可動パイプライン間の柔軟な接続に使用されます。

産業用搬送:
工業用水、スラリーなどの適切な搬送媒体に使用されます。

選択ポイント

購入の際は、次の情報を提供することをお勧めします。

· 内径

・ 長さ

· 作業圧力

· 作動真空圧力

· 搬送媒体

・ 温度

· 流量

· 曲げ/変位要件

· フランジ標準

真空吸引用途に使用する場合は、真空圧力レベルを明確に指定する必要があります。

砂や鉱物スラリーなどの研磨媒体を搬送する場合は、粒子サイズと濃度を指定する必要があります。

使用とメンテナンス

・ 確認された圧力、真空圧、温度範囲を超えないようにしてください。

· 取り付けの際にホースを無理に伸ばしたりねじったりしないでください。

· 外側のゴムの亀裂、膨らみ、異常摩耗、フランジの漏れを定期的に検査してください。

· 構造上の損傷やホースの異常な潰れが発生した場合は、ホースの使用を中止し、動作状況を再確認してください。

製品のカスタマイズ / OEM & ODM

標準仕様以外の場合は、顧客の図面、サンプル、または技術パラメータに従って製品を確認できます。

以下を提供することをお勧めします。

内径 / ID:____

長さ / 長さ:____ m

使用圧力/使用圧力:____ MPa

作動真空度 / 真空度:____ kPa

使用温度/温度:____ ℃

伝達媒体 / 媒体: ____

フランジ標準 / フランジ標準:____

フランジ寸法 / フランジ寸法:____

購入数量 / 数量: ____

宛先ポート/宛先:____

よくある質問

このホースの主な利点は何ですか?

主な利点は、大口径搬送と柔軟な接続機能の組み合わせであり、装置の振動、パイプラインの変位、設置のずれを伴う用途に適しています。

フランジは図面通りに製作できますか？

はい。お客様からご提供いただいたフランジ規格・寸法・図面に基づいて技術確認を行うことができます。

鉱物スラリーにも使用できますか？

はい。鉱物スラリーの濃度、粒径、流量、圧力、温度に応じて、適切な内部ゴム材料と補強構造を選択できます。

MOQとは何ですか?

MOQは仕様、長さ、構造、カスタマイズ要件に従って確認されます。

標準品は注文状況に応じて小ロット購入にも対応します。

納期はどのくらいですか?

標準品は通常7～20営業日程度で手配可能です。

特注品・特殊仕様につきましては、ご注文内容に応じて確認させていただきます。
