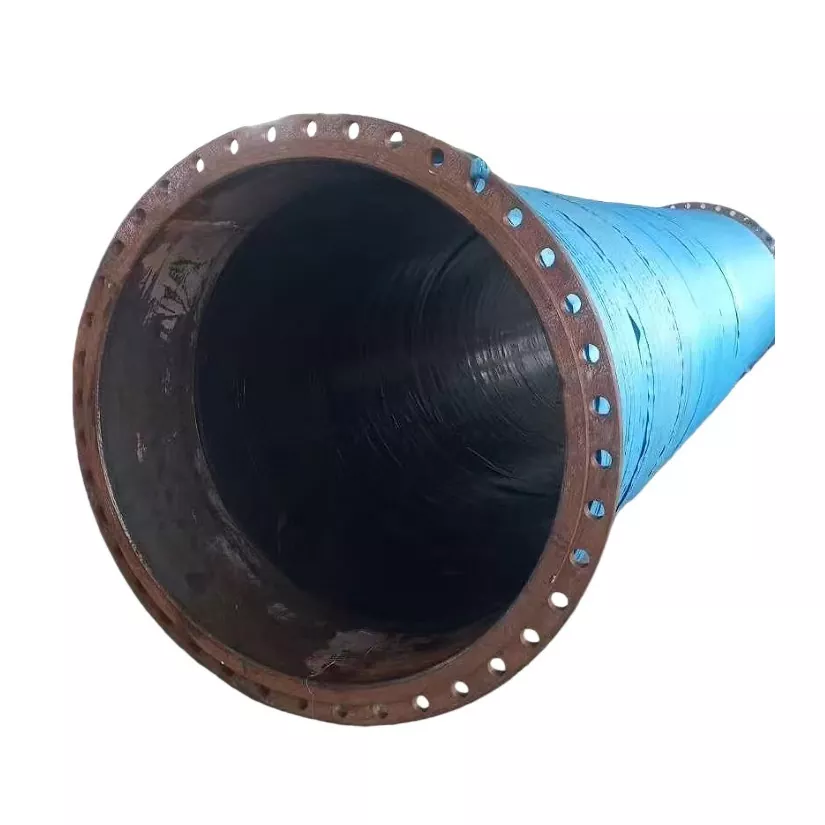

JIDONGDA ワイヤー強化大口径フランジ付きゴムホースは、大規模パイプラインシステムにおける水、スラリー、泥、砂、鉱物材料、およびその他の互換性のある媒体の輸送用に開発された頑丈なフレキシブルホースソリューションです。

従来の大径ゴムホースに比べ、ホース壁面にスパイラル鋼線補強構造を一体化し、吸入時の構造安定性を向上させています。負圧下でホースを使用すると、外部の大気圧によりホース本体が内側に変形する場合があります。埋め込まれたスチールワイヤーの骨格がホース本来の形状を維持し、安定した材料の流れをサポートします。

このホースは、ポンプ、浚渫装置、パイプラインシステム、その他の産業用機器間の接続に適しています。カスタマイズ可能な直径、長さ、補強構造、フランジ構成により、JIDONGDA はさまざまなエンジニアリング要件に柔軟なソリューションを提供します。

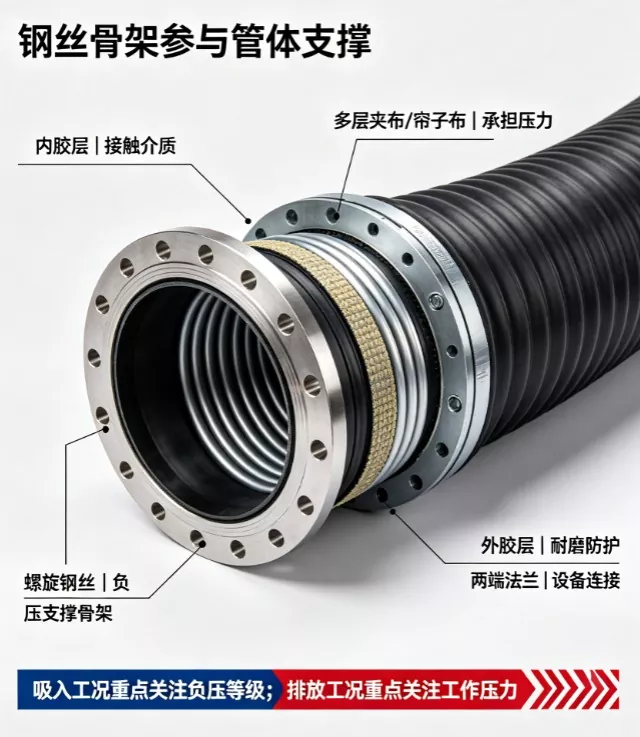

製品構造

JIDONGDA ワイヤー強化大径フランジ付きゴムホースは、要求の厳しい吸引および排出用途向けに設計された多層複合構造を採用しています。

内側ゴム層

内層は搬送される媒体と直接接触します。スラリー、砂、鉱物粒子、水、その他の材料の特性に応じてさまざまなゴム配合物を選択し、耐摩耗性とサービスの信頼性を向上させることができます。

強化層

高強度の生地や補強材を複数層重ねて耐圧性と構造強度を高め、ホースが吐出動作中の内圧に耐えられるようにします。

スパイラル鋼線補強層

ホースの壁に埋め込まれたスパイラル鋼線は、ホースの周囲に連続した支持構造を形成します。真空変形に対する耐性が向上し、吸引動作中のホース断面の維持に役立ちます。

外側ゴム層

外側のカバーは、輸送や設置中の外部摩耗、衝撃、気象条件、機械的損傷からホースを保護します。

フランジ付き端

パイプラインの要件に応じて両端にフランジ接続を装備することができ、ポンプ、浚渫装置、固定パイプラインシステムとの接続が可能になります。

スパイラル鋼線補強材の作用機能

吸引やバキューム運転時、大径ホースは外部大気圧にさらされます。十分な構造的サポートがないと、ホース本体が内側に変形し、その結果、流れ効率が低下したり、ホースが潰れたりする可能性があります。

JIDONGDA ワイヤー強化大径フランジ付きゴムホースのスパイラル鋼線は、ホース壁内の支持フレームワークとして機能します。周囲を補強し、形状保持性を高め、負圧下でもホースの安定した作動を維持します。

実際の真空抵抗は、鋼線の仕様、ワイヤの間隔、ホースの直径、補強層、ホースの長さ、曲げ条件、使用環境などの複数の要因によって異なります。 JIDONGDA は、特定のプロジェクト要件に応じてホース構造を最適化できます。

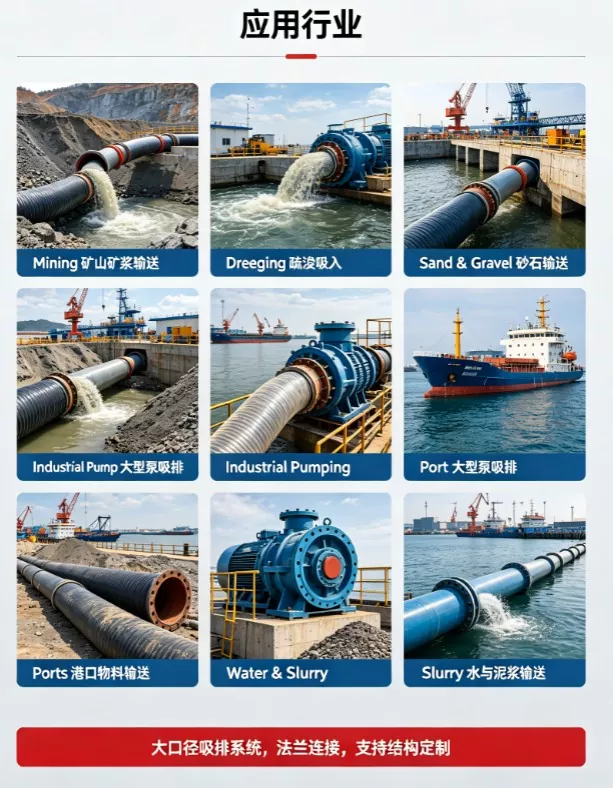

製品の用途

鉱業

研磨材に信頼性の高いホース性能が必要なスラリー輸送、尾鉱移送、鉱物処理システムに使用されます。

浚渫工学

浚渫船の吸引パイプライン、スラリーポンプシステム、砂、シルト、堆積物を輸送する海洋工学プロジェクトに適用されます。

砂と砂利の輸送

砂の抽出、骨材の取り扱い、および大量の固体材料の移送システムに適しています。

産業用ポンプシステム

ホースが圧力と真空の両方の条件に対応する必要があるポンプの吸入および吐出接続に使用されます。

港湾と海洋工学

港湾の資材輸送、海上パイプライン接続、その他の大規模な流体および固体輸送プロジェクトに適用されます。

製品のマッチングとアクセサリ

JIDONGDA ワイヤー強化大径フランジ付きゴムホースは、さまざまなパイプライン システムに応じてカスタマイズされた接続ソリューションを提供できます。

フランジ構成

フランジは、GB、DIN、ANSI、JIS、ASME などの国際規格、または顧客の図面に従って製造できます。接続寸法はポンプ、パイプライン、機器のインターフェースに合わせることができます。

パイプラインの統合

ホースの長さ、曲げ要件、フランジの位置、補強構造を組み合わせて検討し、設置環境との適合性を確保します。

材料の選択

内部ゴムコンパウンドは、水、スラリー、泥、砂、砂利、その他の産業資材などの輸送媒体に応じて選択できます。

製品の利点

01｜負圧安定性を高めるスパイラル鋼線サポート

JIDONGDA ワイヤー強化大径フランジ付きゴムホースは、スパイラル鋼線補強構造を使用して、連続的な円周方向のサポートを提供します。真空吸引作業中のホースの扁平や崩壊のリスクを軽減し、大口径吸引パイプラインの安定性を向上させます。

02｜加圧・真空両条件に対応

ホース構造は、正圧吐出と負圧吸入の両方の要件を考慮して設計されています。強化層が内圧に対処し、スパイラル鋼線が真空運転時の外圧に対する耐性を向上させます。

03｜大口径で大量輸送に対応

大口径設計は、大量の媒体の効率的な移送をサポートし、連続的な材料の流れを必要とする浚渫、採掘、産業システムに適しています。

04｜確実なフランジ接続

カスタマイズ可能なフランジ規格と寸法を備えた JIDONGDA ワイヤー強化大口径フランジ付きゴムホースは、ポンプ、浚渫船、パイプラインシステムと統合して、取り付けが便利で信頼性の高い接続が可能です。

05｜さまざまなメディアに合わせたカスタマイズされた素材の選択

さまざまな作動媒体や摩耗条件に応じて、適切な内側ゴム材料を選択して、耐摩耗性を向上させ、使用性能を延長できます。

06｜エンジニアリングベースのカスタマイズ

JIDONGDA は、さまざまなプロジェクトの要件を満たすために、ホースの直径、鋼線構造、補強層、長さ、フランジの設計、材料の選択をカバーするカスタマイズされたソリューションをサポートしています。
