ダブル球体ゴム伸縮継手はパイプラインの柔軟性と振動制御をどのように改善できるか

ジドンダを供給しますダブル球ゴム伸縮継手信頼性の高い防振、動作補償、接続の柔軟性を必要とする産業用パイプライン システムに最適です。二重球体ゴム本体、強化繊維層、ステンレススチールメッシュ保護で設計されたこの柔軟なコンポーネントは、ポンプ、コンプレッサー、水システム、空気、油、低刺激性化学薬品、その他の工業用流体を含む要求の厳しい配管用途に適しています。

二重球拡張継手は、パイプラインの動きを吸収すると同時に、接続された機器から配管システムに伝わる振動や応力を軽減するように設計されています。単一の球体構造と比較して、その 2 つの球体形状により、さらなる柔軟性と動きの吸収が実現します。 JIDONGDA は、EPDM、NBR、ネオプレンなどの材料を使用し、多層生地補強と外側のステンレス鋼メッシュ層を備えた強化ゴム伸縮継手を提供しています。設計に応じて、利用可能な仕様は DN32 ～ DN600、PN10/PN16/PN25 の圧力クラス、および -20 °C ～ +120 °C の温度範囲をカバーでき、高温用に特別なコンパウンドも利用できます。

目次

1. ダブル球形ゴム伸縮継手とは何ですか?
2. 産業用配管システムにおいてなぜ重要なのでしょうか?
3. ジョイントはどのように構築されますか?
4. パフォーマンス上の主な利点は何ですか?
5. 購入者が確認すべき技術仕様は何ですか?
6. どこで使用できますか?
7. 購入者は適切なモデルをどのように選択する必要がありますか?
8. インストール中に考慮すべきことは何ですか?
9. よくある質問
10. カスタマイズされたソリューションをリクエストするにはどうすればよいですか?

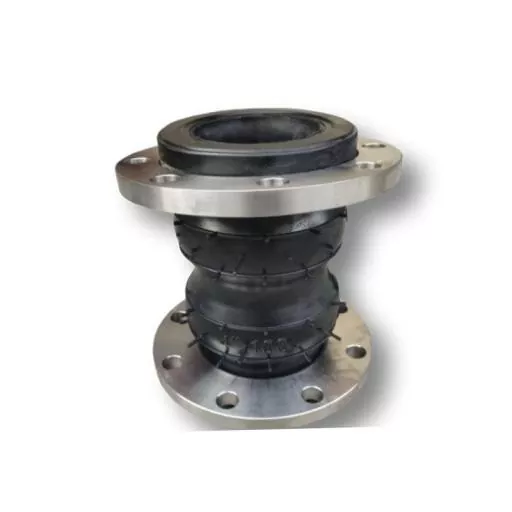

ダブル球形ゴム伸縮継手とは何ですか?

二重球ゴム伸縮継手は、2 つの球状ゴムセクションで構成される柔軟なパイプライン接続コンポーネントです。その主な目的は、動きに対応し、機器と接続された配管の間の振動の伝達を軽減することです。

硬いパイプ接続とは異なり、柔軟なゴム構造は軸方向、横方向、角度の動きに対応できます。このため、このジョイントは、振動や圧力変動によってパイプラインにさらなるストレスがかかる可能性がある回転装置や往復装置の周囲で特に役立ちます。

二重球構成は、配管システムが従来の単一球コネクタよりも優れた柔軟性と振動吸収を必要とする場合に特に役立ちます。球状の形状により、すべての動きを硬い接続点に集中させるのではなく、柔軟なゴム本体を通して動きを分散させます。

ゴム製伸縮継手を比較する購入者は、動作圧力、温度、媒体、動作要件、フランジ構成、設置条件に従って二重球設計を評価する必要があります。

産業用配管システムにおいてなぜ重要なのでしょうか?

産業用パイプラインが完全に静的な状態にさらされることはほとんどありません。ポンプは起動および停止し、コンプレッサーは機械的振動を生成し、流体は圧力変動を引き起こし、温度変化により接続されたコンポーネントが膨張または収縮します。

十分な柔軟性がないと、これらの動的力がパイプ、フランジ、バルブ、ポンプ、その他の機器に直接伝わる可能性があります。時間の経過とともに、繰り返し荷重がかかると、疲労、接続応力、漏れ、またはコンポーネントの早期摩耗が発生する可能性があります。

柔軟な伸縮継手は、これらの影響を分離するのに役立ちます。そのゴム製本体は、剛性配管セクション間の制御された動きゾーンを提供し、補強層が動作負荷の下で構造をサポートします。

• 機器から発生する振動を吸収します。
• パイプラインの動きを補正します。
• 接続部周囲の応力集中を軽減します。
• 熱による動きや取り付けの公差に対応します。
• 動的配管システムのより安定した動作をサポートします。
• 接続された機器を過度の振動伝達から保護します。

ジョイントはどのように構築されますか?

フレキシブル伸縮継手の性能は、その形状、ゴム配合物、補強構造、および接続設計に大きく依存します。典型的な強化二重球構成は、いくつかの機能層を組み合わせています。

ダブル球体ラバーボディ

2 つの球体形状により、複数方向の動きに対応できる柔軟な作業セクションが作成されます。湾曲した構造により、完全に剛な接続に依存せずに変形することもできます。

多層生地の補強

ゴム本体に布地補強を組み込み、耐圧性と疲労耐久性を向上させています。必要な圧力クラスや使用条件に応じて補強構造を選択します。

ステンレスメッシュ保護

外側のステンレス鋼メッシュ層は、追加の機械的保護と構造的サポートを提供できます。これは、伸縮継手が動的荷重や繰り返しの振動にさらされる環境で特に価値があります。

フランジ接続

フランジ付き端部は、フレキシブル ジョイントを既存の配管に接続する実用的な方法を提供します。シール性能を維持するには、正しいフランジ寸法、ボルト パターン、ガスケットの選択、位置合わせが重要です。

パフォーマンス上の主な利点は何ですか?

二重球ゴム伸縮継手の価値は、単純なパイプラインの柔軟性を超えています。その構造は、産業用配管システムで遭遇するいくつかの一般的な課題に対処します。

これらの特性により、この製品は、従来のリジッド コネクタでは十分な柔軟性や振動絶縁が得られない用途に適しています。

購入者が確認すべき技術仕様は何ですか?

フレキシブル ジョイントの選択は、単に公称パイプ直径を選択するのではなく、実際の動作条件から始める必要があります。二重球設計を評価する場合、次の仕様が特に重要です。

実際の選択は常に完全なシステム設計に基づいて行う必要があります。製造前に圧力、温度、流体組成、動作振幅、フランジ寸法、設置環境等をご確認ください。

どこで使用できますか?

二重球フレキシブル接続は、振動、動き、または機械的ストレスを完全に排除できない配管システムに特に関連します。

ポンプおよびコンプレッサーシステム

ポンプとコンプレッサーは機械振動の一般的な発生源です。機器の近くにフレキシブル ジョイントを取り付けると、接続されたパイプラインへの振動の伝達を制限できます。

水および流体配管

水処理、工業用水循環、および一般的な流体輸送システムでは、ゴム製伸縮継手を使用して、柔軟な接続を維持しながら動きに対応できます。

産業プロセスライン

互換性のあるオイル、空気、低刺激の化学薬品、その他の工業用流体を輸送するシステムでは、必要な媒体耐性に応じてさまざまなゴム配合物を使用できます。

複雑なパイプラインのレイアウト

複数のパイプセクション、機器の接続、および構造上の公差によって位置合わせの課題が生じる場合、適切に選択されたフレキシブルジョイントにより追加の移動能力が得られます。

購入者は適切なモデルをどのように選択する必要がありますか?

調達チームは、見積もりを依頼する際に詳細な運用情報を提供する必要があります。これにより、メーカーはゴム配合物、補強材、サイズ、圧力定格、接続構成を実際の用途に適合させることができます。

1. パイプの直径を確認します。必要な DN または公称パイプ サイズを特定します。
2. 動作圧力を確認してください:通常および過渡的な動作条件に適した圧力クラスを選択してください。
3. 動作温度を確認します。通常の温度と潜在的なピーク温度の両方を考慮してください。
4. メディアを指定します。水、油、空気、化学薬品、その他の流体には、異なるゴム配合物が必要な場合があります。
5. 動きを測定する:予想される軸方向、横方向、および角度の動きを決定します。
6. フランジの寸法を確認します。ボルト穴のパターンと接続寸法はパイプラインと一致する必要があります。
7. 設置環境を考慮してください。屋外での暴露、振動強度、周囲の機器が最終構成に影響を与える可能性があります。

これらの詳細を早期に提供することで、仕様のエラーを減らし、OEM のカスタマイズをより効率的にすることができます。

インストール中に考慮すべきことは何ですか?

適切に設計された拡張継手であっても、正しい取り付けが必要です。フレキシブルボディは、適切なパイプサポートや位置合わせの代用として扱わないでください。

• ボルトを締める前にフランジの位置を確認してください。
• 互換性のあるガスケットと正しく指定されたファスナーを使用してください。
• 取り付けの際は、過度の引っ張り、圧縮、ねじりを避けてください。
• 隣接する配管が適切にサポートされていることを確認してください。
• 鋭利な物体や外部部品がゴム本体に損傷を与えないように注意してください。
• 動作動作が設計された補正範囲内に収まっていることを確認します。
• 目に見える磨耗、亀裂、変形、または接続の問題がないか、ジョイントを定期的に検査してください。

適切に取り付けると、ジョイントが意図した設計に従って機能し、柔軟な要素にかかる不必要な機械的負荷を軽減できます。

よくある質問

1. ダブル球体ゴム伸縮継手の主な利点は何ですか?

主な機能上の利点は、二重球の柔軟な構造により、動きの吸収と振動の遮断を強化できることです。

2. ゴム本体の材質は何がありますか?

一般的な材料オプションには、EPDM、NBR、ネオプレンなどがあります。動作媒体または温度に特定の配合が必要な場合は、カスタマイズされたゴムコンパウンドも検討できます。

3. どのような圧力定格が利用可能ですか?

構造とアプリケーションの要件に応じて、PN10、PN16、または PN25 の使用圧力クラスに合わせて構成を設計できます。

4. どのようなサイズをカスタマイズできますか?

参照製品範囲は DN32 ～ DN600 をカバーしていますが、プロジェクトの要件やエンジニアリング仕様に応じて、より大きなサイズも検討できます。

5. ポンプやコンプレッサーの近くで使用できますか?

はい。ポンプとコンプレッサーは、接続されたパイプラインから隔離する必要がある振動や動的負荷を生成する可能性があるため、一般的な設置場所となります。

6. 接続タイプはカスタマイズできますか?

はい。フランジ接続が利用可能で、パイプライン構成とプロジェクト要件に応じてカスタム設計の継手を開発できます。

カスタマイズされたソリューションをリクエストするにはどうすればよいですか?

産業用バイヤーにとって、適切なフレキシブル ジョイントを選択するには、製品仕様とシステム エンジニアリングを組み合わせる必要があります。 JIDONGDA は、さまざまな直径、ゴム配合物、補強構造、圧力要件、接続構成をカバーするカスタマイズされたゴム伸縮継手ソリューションを提供します。お見積りの際は、可能な限り配管サイズ、使用圧力、温度、媒体、動作要件、フランジ寸法、使用環境をお知らせください。これらの詳細により、メーカーは適切な構成をより正確に評価できるようになります。
