高圧油圧ゴムホース

高圧油圧ゴムホースは、機械や油圧システムで作動油を移送するために使用されます。これらは、さまざまな圧力と動作要件を満たすために、インナーチューブ、強化層、アウターカバーを備えて設計されています。

JIDONGDA は、建設機械、農業機械、鉱山機械、産業用途向けの油圧ホースのオプションを提供しています。お客様の仕様に応じて、カスタムの長さとホースアセンブリをご利用いただけます。

高圧油圧ホースとは何ですか?

高圧油圧ゴムホースは、油圧システムで作動油またはその他の互換性のある作動油を輸送するために使用される柔軟な圧力パイプラインです。通常、インナーチューブ、補強層、アウターカバーで構成されます。

内側のチューブは輸送される流体と直接接触し、補強層は主な圧力負荷に耐え、外側のカバーはホースを外部環境要因や機械的損傷から保護します。

さまざまな使用圧力、圧力インパルス要件、および動作環境に応じて、高圧油圧ゴムホースはさまざまな強化構造で製造できます。

鋼線編組油圧ホース

鋼線編組油圧ホースは、柔軟な接続とそれに対応する圧力性能を必要とする油圧システムに適しています。特定の製品モデルに応じて、さまざまな圧力定格やアプリケーション要件を満たすことができます。

鋼線スパイラル油圧ホース

鋼線スパイラル油圧ホースは、特定の作動圧力と圧力衝撃性能を必要とする油圧システム向けに設計されています。それらの適用範囲は、ホースのモデル、補強構造の設計、および関連するテスト結果によって異なります。

高圧油圧ゴムホースの圧力能力は、外観、直径、鋼線の層数だけでは判断できません。最終的な選択は、特定の製品モデル、技術パラメータ、適用される規格、およびテスト結果に基づいて行う必要があります。

作動油の適合性

油圧作動油の適合性が重要なのはなぜですか?

油圧システムは通常、作動油を使用しますが、機器によっては異なる種類の作動流体が使用される場合があります。

作動油がホースの内管の材質と適合しない場合、膨潤、硬化、軟化、亀裂、性能低下を引き起こし、ホースの寿命や操作の安全性に影響を与える可能性があります。

油圧オイルホースを選択する際には、次の情報を確認する必要があります。

· 作動油の種類

· 流体組成

· 作業温度

· 動作圧力

· 環境条件

一般的な選択情報には、鉱物ベースの作動油、合成作動油、およびその他の特定の作動油媒体が含まれます。

各種流体との適合性は、実際の配合、内管材質、使用条件に応じて確認する必要があります。同じ油圧ホースがすべての作動油、合成流体、または水ベースの流体に適しているとは限りません。

油圧システムで特殊な流体を使用する場合は、ホース材質の適合性をさらに確認できるように、流体名と技術情報を提供することをお勧めします。

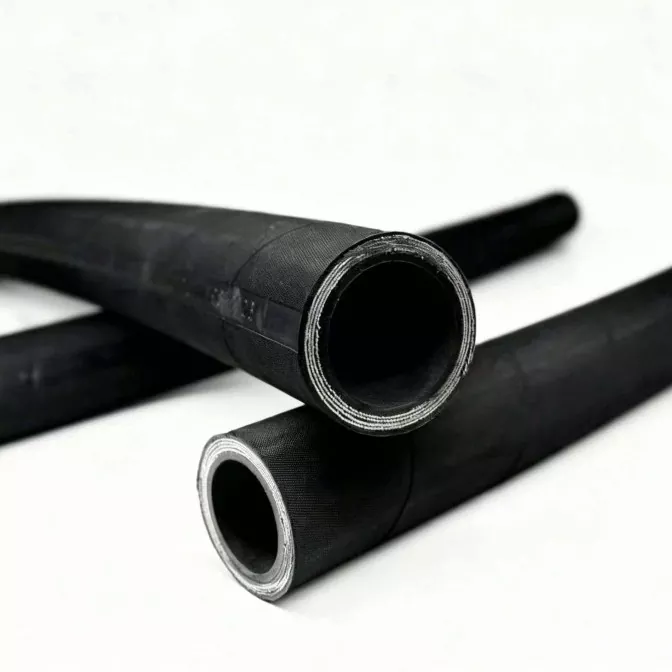

ホースの構造

一般的な高圧油圧ゴムホースは通常、次のコンポーネントで構成されます。

01｜インナーチューブ

インナーチューブは作動油と直接接触します。

主な考慮事項は次のとおりです。

· 耐油性

· 流体の適合性

· 温度耐性

· 柔軟性

インナーチューブの材質と肉厚は、ホースの型式や使用条件に応じて選択してください。

02｜強化層

補強層はホースの圧力能力を決定する重要な構造です。

製品シリーズと圧力要件に応じて、ホースは鋼線編組または鋼線スパイラル補強構造を採用できます。

選択には次の点を考慮する必要があります。

· 作動圧力

· バースト圧力

· 圧力インパルス要件

· ホース直径

· 最小曲げ半径

· 設置条件

圧力変化が頻繁に起こる油圧システムでは、ホースが要求される圧力推力性能を満たしているかどうかも確認する必要があります。

03｜外カバー

外側カバーは、補強構造を外部から保護します。

動作環境に応じて、次の要素を考慮する必要がある場合があります。

· 耐摩耗性

· 耐候性

· 耐油性および耐グリース性

· 耐オゾン性

· 機械的保護

04｜油圧継手＆ホースAssy

高圧油圧ゴムホースには、油圧ホースアセンブリを形成するための機器接続要件に応じた適切なフィッティングを装備できます。

利用可能なフィッティング オプションは次のとおりです。

· ストレート継手

· 45° エルボ継手

· 90° エルボ継手

· メートルねじ継手

· BSP ねじ継手

· JIC継手

· ORFS フィッティング

· フランジ継手

特定の継手のタイプ、ねじの仕様、シール方法、および圧着パラメータは、機器のインターフェースおよび製品要件に従って確認する必要があります。

ホース、継手、圧着パラメータは、適合するアセンブリ システムとして考慮する必要があります。異なる仕様のコンポーネントをランダムに混合しないでください。

技術仕様

使用圧力と温度

使用圧力、破裂圧力、および使用温度は異なる技術パラメータであり、相互に置き換えることはできません。

ホースの許容使用圧力は、内径、補強構造、製品形式、温度、使用条件などによって影響されます。温度が上昇すると、それに応じて一部のホースの許容作動圧力を調整する必要がある場合があります。

連続的または頻繁な圧力パルスを伴う油圧システムの場合、圧力インパルス性能が機器の要件を満たしているかどうかを確認することも必要です。

したがって、購入者は実際の用途に応じて適切なホースモデルを選択し、製品の技術データと実際のテスト結果に基づいて最終的な性能を確認する必要があります。

代表的な用途

建設機械 - 掘削機、ローダー、クレーン、その他の油圧機器。

農業機械 - トラクター、収穫機、農業機械。

産業機器 - 油圧プレス、パワーユニット、産業機械。

採掘機器 - 要求の厳しい産業環境で作動する油圧システム。

資材運搬装置 - フォークリフト、昇降装置、その他の油圧用途。

ホースは装置の使用条件に応じて選択する必要があります。

会社の証明書と書類

品質マネジメントシステム認証

環境マネジメントシステム認証

高圧油圧ホース特許証明書

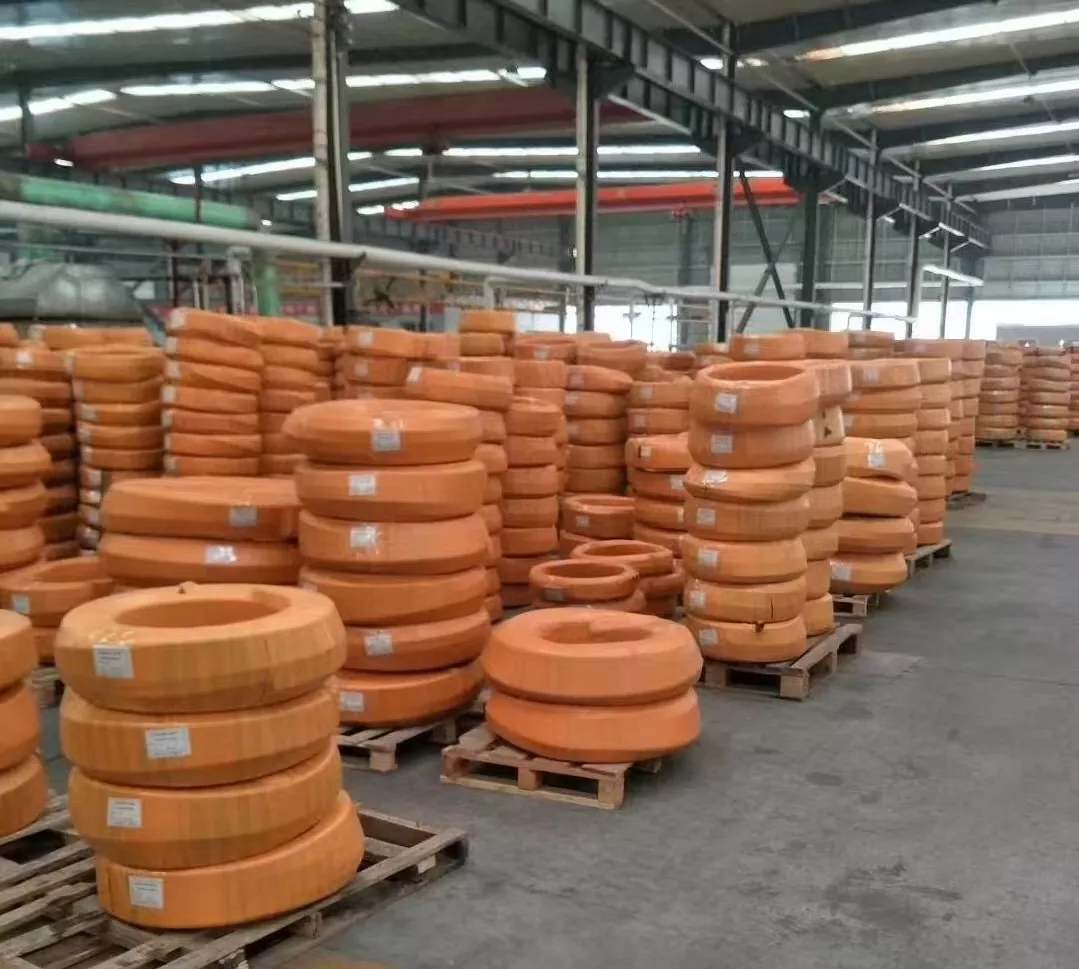

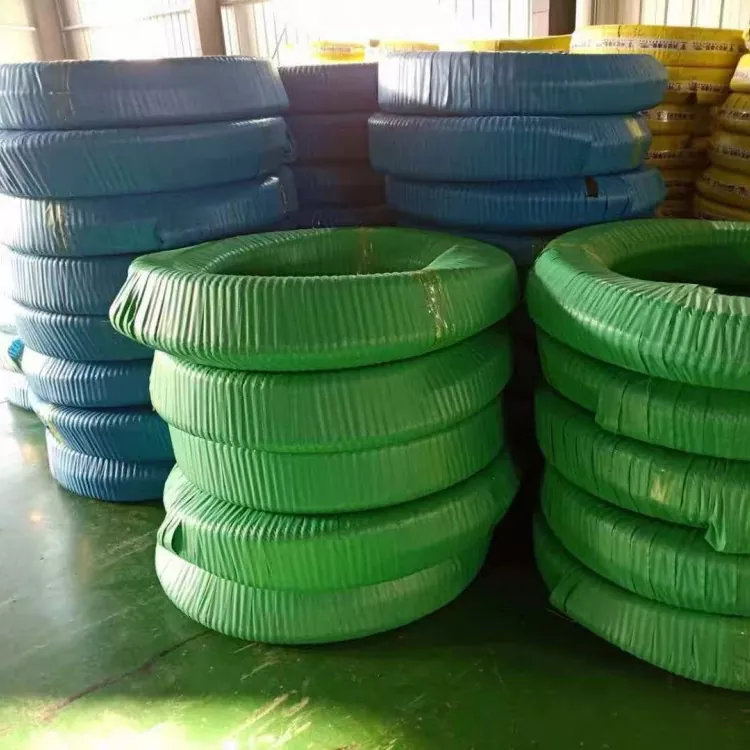

工場と生産能力

JIDONGDA ホースを選ぶ理由?

JIDONGDA は、さまざまな産業用途向けの油圧ホースを提供しており、顧客の要件に応じて製品の調達を調整できます。

· スチールワイヤー編組ホースとスパイラルホースのオプション

· カスタマイズされたサイズと長さ

· 油圧継手およびホースアセンブリ

· OEM および非標準仕様

· 図面またはサンプルに基づいた製品のマッチング

· さまざまなプロジェクト向けの柔軟な供給ソリューション

設置とメンテナンス

· 油圧システムの正しい圧力定格を選択します。

· 作動油とホース材質の適合性を確認してください。

· 過度の曲げ、ねじり、外部磨耗を避けてください。

· 互換性のあるフィッティングと正しい圧着仕様を使用してください。

· 亀裂、膨らみ、漏れ、取り付け金具の損傷がないか定期的に検査してください。

損傷したホースの使用を中止し、検査または交換する前に機器メーカーの安全手順に従ってください。

よくある質問

Q1.高圧油圧ホースは何に使用されますか?

高圧油圧ホースは、建設機械、産業機械、農業機械、その他の油圧用途を含む油圧システムで作動油または互換性のある作動油を移送するために使用されます。

Q2.編組油圧ホースとスパイラル油圧ホースの違いは何ですか?

鋼線編組ホースと鋼線スパイラルホースでは補強構造が異なります。圧力定格、柔軟性、および圧力衝撃性能は、特定の製品設計および該当する仕様によって異なります。

Q3.油圧ホースはどの程度の使用圧力に耐えることができますか?

許容使用圧力はホースシリーズ、内径、補強構造、使用条件により異なります。モデルを選択するには、必要な圧力とホースサイズをお知らせください。

Q4.継手付きの油圧ホースを供給できますか?

はい。油圧ホース アセンブリは、製品の入手可能性とカスタマイズ要件に応じて、互換性のあるホースと継手の仕様に従って供給できます。

Q5.あなたのホースと互換性のある油圧作動油は何ですか?

適合性は、作動油の種類、内管の材質、温度、動作条件によって異なります。確認のため、流体名と関連する技術情報をお知らせください。

Q6.ホースの長さやフィッティングをカスタマイズできますか?

はい。カスタムの長さと互換性のあるフィッティングは、顧客の図面、サンプル、または技術仕様に従って評価できます。

Q7. OEM 油圧ホースの供給は行っていますか?

はい。確認された製品仕様と注文要件に従って、OEM 供給およびカスタマイズされた製品ソリューションが利用可能です。

Q8.油圧ホースの見積もりにはどのような情報が必要ですか?

以下を提供することをお勧めします。

内径＋使用圧力＋作動油＋温度＋長さ＋継手の種類＋数量

Q9.適切な高圧油圧ホースのサプライヤーを選択するにはどうすればよいですか?

圧力定格、流体の適合性、補強構造、継手の仕様、製品ドキュメントの検証を支援できるサプライヤーを選択してください。最終的な選択は、実際の動作条件と確認された製品仕様に基づいて行う必要があります。

Q10.油圧ホースにはどのような規格がありますか?

油圧ホースは、実際の製品シリーズに応じて、該当する SAE または EN 規格に従って設計または供給される場合があります。製品の適合性を確認するため、必要な規格をご指定ください。
