高圧シーリングを理解する: 90°ソケットウェルドエルボの選択に関するエンジニアリングガイド

最新の産業用配管レイアウトでは、方向変更は単なる幾何学的な必要性ではなく、重要なストレス ポイントです。高圧流体、腐食性ガス、または極端な温度変動を扱う場合、方向性継手システムの安定性と運用の安全性に直接影響します。小口径配管部品の中でも、90°ソケットウェルドエルボは、永続的で漏れのない直角トランジションの基本的な標準であり続けています。

JIDONGDA の大型製造施設は、国際的な EPC 請負業者、製油所プロジェクト マネージャー、産業販売業者と毎日やり取りしています。私たちは、1 つの取り付けミスが生産ライン全体を停止させる可能性があることを理解しています。エンジニアリングおよび調達チームがリスクを軽減できるよう、信頼性の高いシステム向けの 90° ソケット溶接エルボの選択と評価に関するこの技術ガイドをまとめました。

ソケット溶接の仕組み: ソケット溶接がねじ接続より優れている理由

小口径配管システム (通常は 1/8 インチから 4 インチの範囲) の場合、エンジニアはねじ込み継手とソケット溶接継手のどちらを選択するかを検討することがよくあります。当社の製造経験から、ソケット溶接技術は重要な環境において明確な機械的利点を提供します。

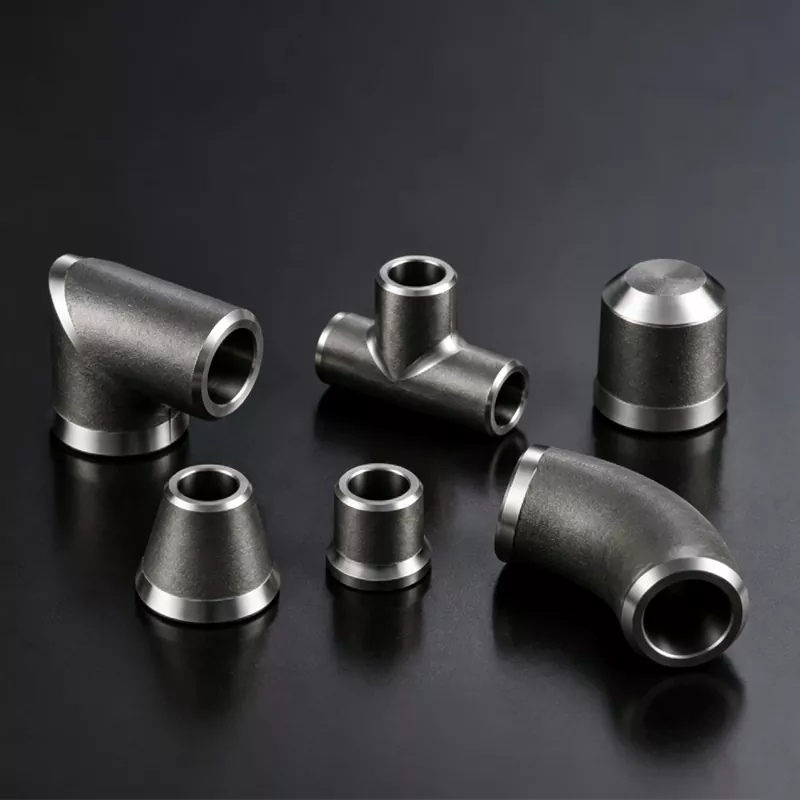

ゼロリークパス: シーラントに依存し、振動で緩みやすいねじ付き構成とは異なり、90° ソケット溶接エルボは、精密に機械加工されたソケットキャビティを備えています。パイプはこの凹部に直接滑り込み、円周隅肉溶接が適用されます。これにより永久的な金属結合が形成され、リークベクトルが完全に排除されます。

滑らかな内部形状: ねじ接続では、流体の乱流を引き起こす内部段差が生じることがよくあります。当社の鍛造および機械加工プロセスにより、内径の一貫性が確保され、圧力の安定性が維持され、直角曲げ部分での応力集中が軽減されます。

過酷な環境向けの材料グレードの決定

パイプラインが -40°C ～ 450°C で動作する場合、材料の完全性は交渉の余地がありません。当社の鍛造ワークショップでは、次の 3 つの主要な材料カテゴリーを使用してこれらのエルボを製造しており、それぞれが特定の化学的および機械的作業負荷に合わせて調整されています。

グローバルなプロジェクトのコンプライアンスの確保: ASME B16.11 および圧力定格

国際的な石油・ガス計装配管または発電所プロジェクトにおける技術承認のために製品データシートを提出する場合、世界標準への厳格な準拠が必須です。

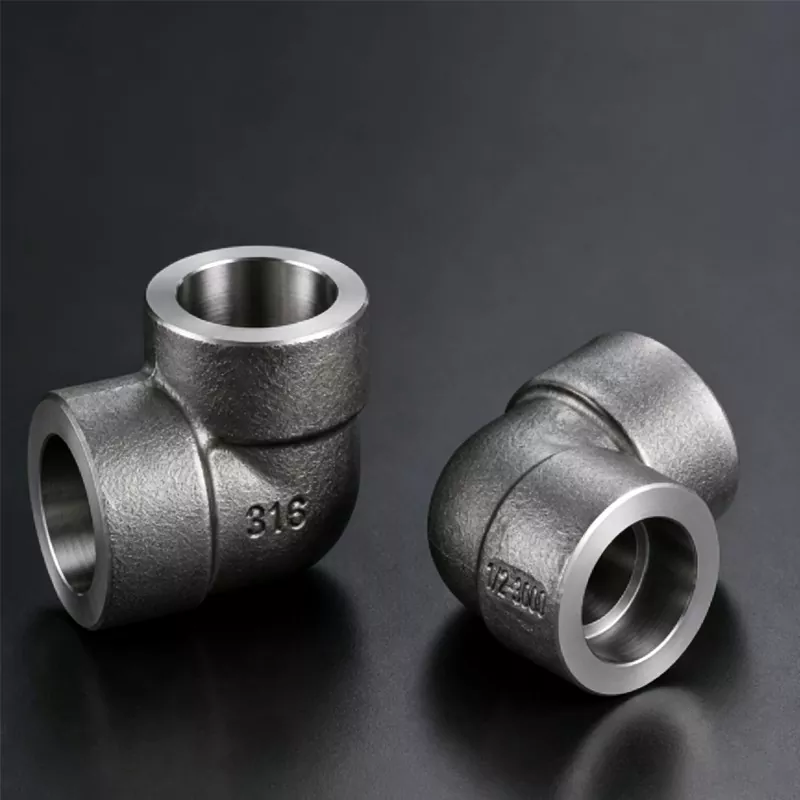

90°のバッチごとソケット溶接エルボ弊社の JIDONGDA 施設で製造された製品は、ASME B16.11、MSS SP-79、または DIN 規格に完全に準拠するように設計されています。調達チームが技術仕様の草案を作成する場合は、圧力定格を対応する配管スケジュールと正しく相互参照する必要があります。

クラス 3000 / クラス 6000 / クラス 9000: これらの指定は、ASME B16.11 に基づいて鍛造ソケット溶接継手を管理し、適合するパイプの壁の厚さに応じて、それぞれ最大 3000 PSI、6000 PSI、または 9000 PSI までの使用圧力に耐えることを保証します。

表面処理の統合: 海上輸送および現場保管中の大気腐食から保護するために、ステンレス鋼ラインに黒リン酸塩処理、溶融亜鉛メッキ、または酸洗および不動態化などの特殊な表面仕上げを適用します。

次の調達サイクルのための工場での直接サポート

今後のプロジェクトに技術図面、正確な重量計算、またはカスタム サイズのソリューションが必要ですか?ブローカーを経由せず、当社の国際サービスオフィスに直接ご相談ください。
