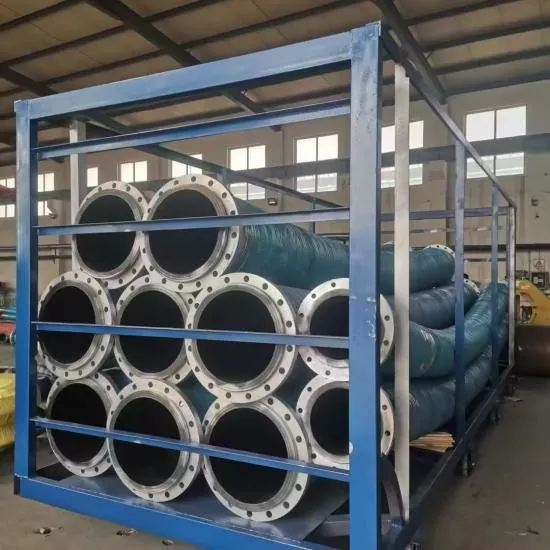

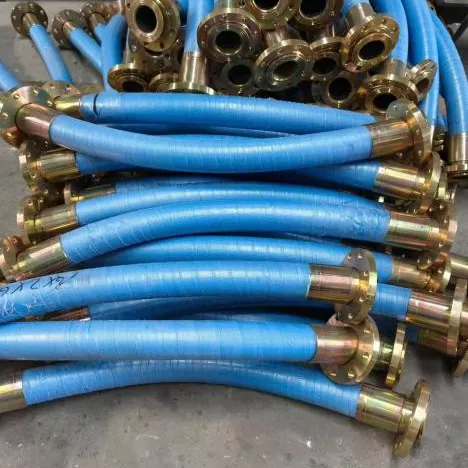

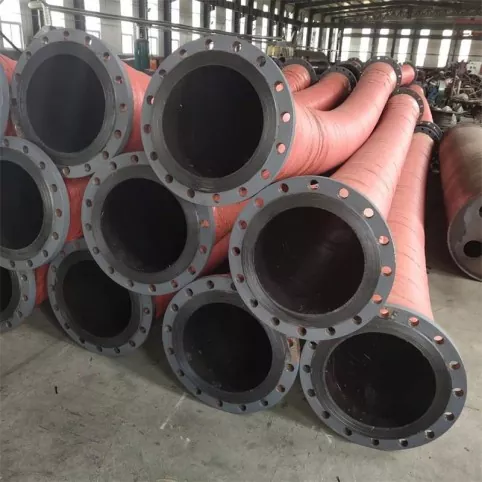

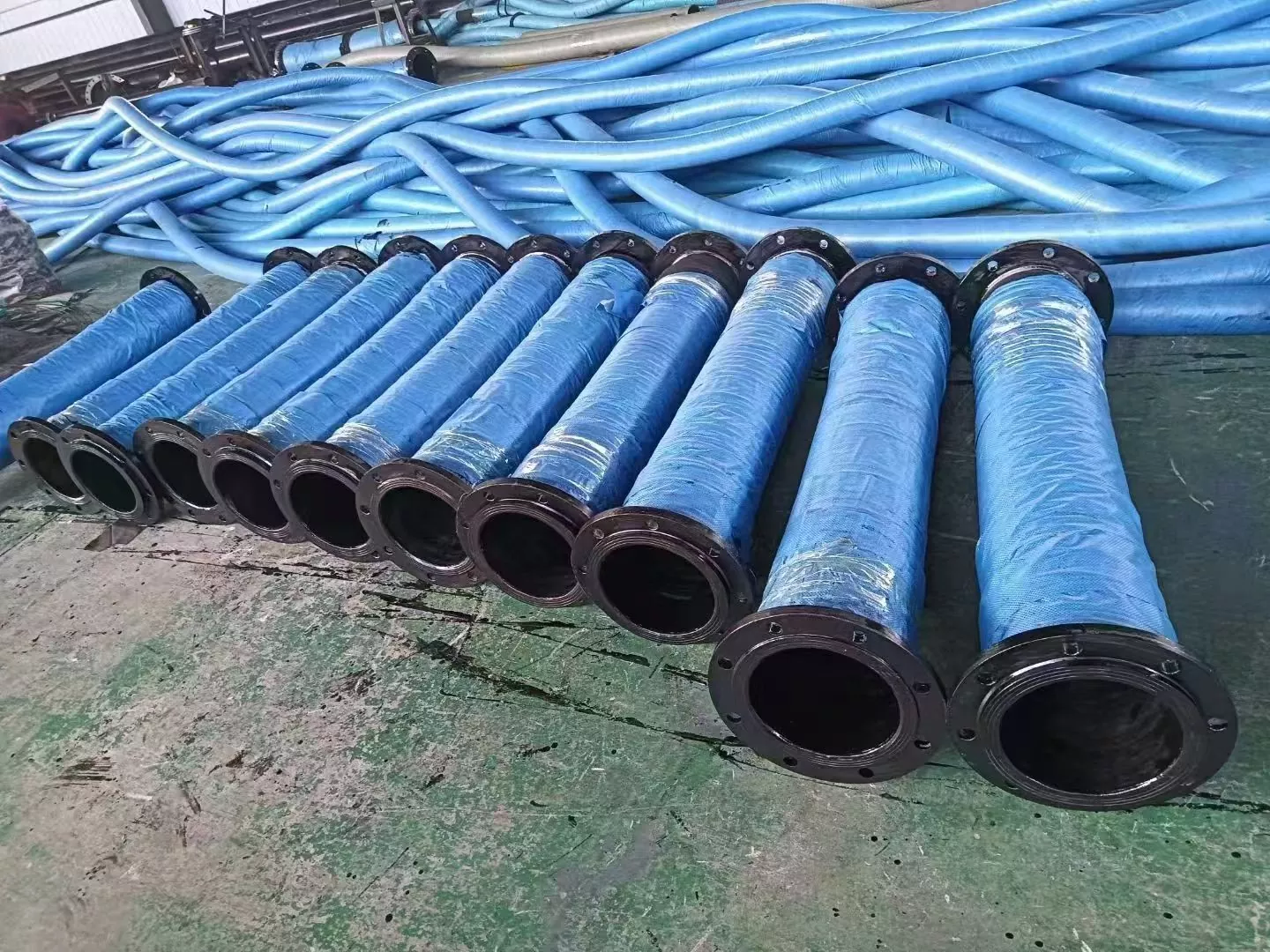

大口径吸込・吐出フランジ付ゴムホース

大口径の吸引および排出フランジ付きゴムホースは、大流量媒体の柔軟な輸送に使用される工業用ホースの一種です。これは主に、固定パイプラインとポンプ、機器、または可動パイプラインシステムの間の接続、変位、吸入/排出条件の適応を解決します。

既存の製品情報によると、このシリーズは主に水、海水、スラリー、鉱物スラリー、砂、砂利、尾鉱および一部の工業用液体の輸送に使用されます。

JIDONGDA ホースは、顧客の仕様、技術パラメータ、図面、または実際の動作条件に従って製品を構成できます。

購入の際は、ホースの構造が実際のパイプラインシステムと一致していることを確認するために、内径、長さ、使用圧力、真空圧力、媒体、温度、フランジ規格を確認することをお勧めします。

主に正圧輸送に使用される一般的なホースと比較して、本製品は構造にスパイラル鋼線サポートのオプションを追加し、吸引およびバキューム用途に対応できます。

使用圧力に耐えられるように多層織物・コード織物の補強層を使用し、媒体、温度、使用環境に応じて内ゴムと外ゴムを選択します。

動作原理と構造の組み合わせ

大口径の吸引および排出フランジ付きゴム ホースは、以下の組み合わせによりメディアの輸送を実現します。

内側ゴム層 + 補強層 + スパイラル鋼線フレームワーク (モデル構成による) + 外側ゴム層 + エンドフランジ

吐出動作中、内圧は主に補強層によって支えられます。

吸引または真空操作中に、スパイラル鋼線フレームワークが円周方向のサポートを提供し、ホースの扁平や崩壊のリスクを軽減します。

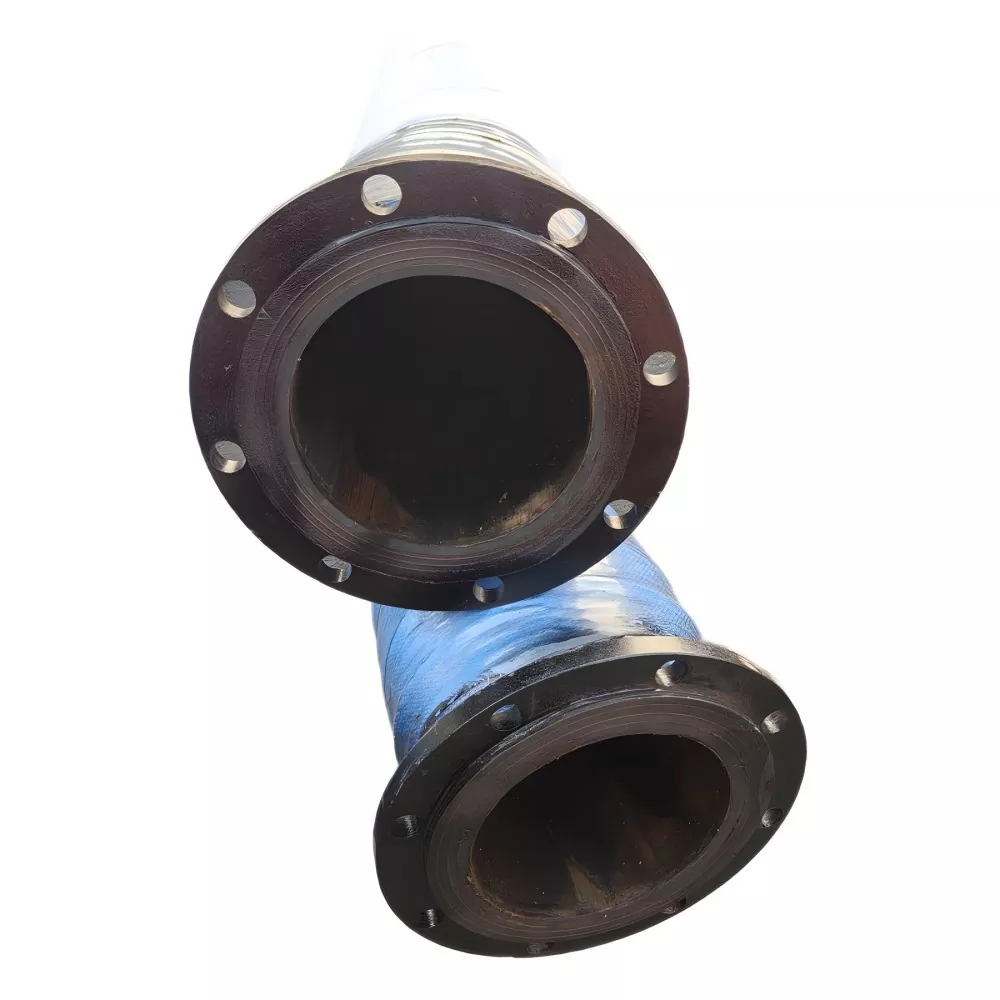

エンドフランジは、ポンプ、バルブ、パイプライン、その他の機器とのボルト接続に使用されます。

現場のパイプライン規格または顧客の図面に従ってフランジの仕様を確認できるため、接続寸法の不一致によって引き起こされる設置の問題が軽減されます。

製品構造図

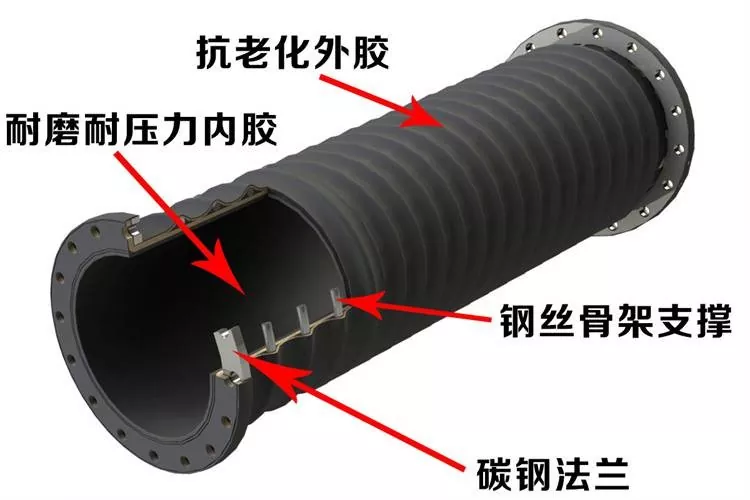

構造: 耐摩耗性インナーラバー、補強層、スパイラル鋼線フレームワーク、アウターラバー、炭素鋼フランジ

主な構造の説明

• 内側のゴム層:
搬送媒体に直接接触します。水、スラリー、鉱物スラリー、砂、砂利などの媒体や実際の使用条件に応じて適切なゴム材料を選択できます。

• 強化繊維層:
多層コード生地/生地補強構造を採用し、主な圧力荷重に耐えます。

• スパイラルスチールワイヤーフレームワーク：
吸引または真空搬送を必要とする構造ソリューションに使用され、ホース本体をサポートします。

• 外側のゴム層:
外部保護を提供し、耐老化性、耐摩耗性、屋外使用条件に応じて選択できます。

• エンドフランジ:
炭素鋼またはステンレス鋼のフランジを装備し、顧客の規格、寸法、または図面に従って適合させることができます。

主な利点

大口径搬送：
大流量のメディア搬送に適した大口径仕様を豊富に揃えております。実際に利用可能な直径の範囲は、技術要件に従って確認する必要があります。

吸込・吐出適応性：
構造構成によりメディアの吸着搬送、排出搬送、あるいは吸引と排出の併用搬送に使用できます。

便利なフランジ接続:
フランジは、GB、DIN、ANSI、JIS、ASME などの一般的な規格や顧客の図面に従って構成できます。

オプションの耐摩耗性ソリューション:
スラリー、鉱物スラリー、砂、砂利などの研磨媒体に対して、摩耗条件に応じて適切な内部ゴムと補強構造を選択できます。

柔軟な接続:
ゴムホースは一定の曲げと変位の適応性を備え、機器の振動、パイプラインの変位、設置のずれの状況に適しています。

作業条件に応じてカスタマイズ:
直径、長さ、圧力、真空圧、温度、ゴム材質、フランジ仕様、色に基づいて OEM および非標準のカスタマイズが可能です。

技術仕様

以下のパラメータは既存の製品情報から編集されています。異なる直径、構造、長さ、動作条件が最終性能に影響を与える可能性があるため、正式な購入には確認された技術パラメータ/図面が優先されます。

仕様確認上の注意:
元の製品情報には、「DN100 ～ DN1000」と「DN100 ～ DN2000」という 2 つの異なる直径範囲の説明が含まれていますが、現在のパラメータ テーブルには DN500 までがリストされています。ウェブサイト上の情報の不一致を避けるために、公開する前に実際の生産と供給能力に応じて最終的な大径供給範囲を確認することをお勧めします。

アプリケーションシナリオ

マイニング

鉱物スラリー、尾鉱、粒子を含むスラリーの搬送に使用されます。

研磨性の高い媒体の場合、粒子サイズ、濃度、流量、圧力に応じて内部ゴム材料と補強構造を選択する必要があります。

浚渫

浚渫船、スラリーポンプ、排泥パイプライン、および一部の水中搬送システムに適しています。

スラリー、汚泥、砂などの吸引、排出に使用できます。

ポートとターミナル

大口径容量と柔軟な接続を必要とする液体または材料の搬送システムに使用されます。

現場の接続要件に合わせてフランジ仕様を設定可能です。

砂と砂利

砂、砂利、水と砂の混合物、モルタル、その他の粒子を含む材料の搬送に適しています。

実際の摩耗条件に応じて耐摩耗構造を選択できます。

鉄鋼業

工業用水、スラリー、鉱物スラリーおよび一部の工業用媒体の輸送に使用できます。

大型機器間のフレキシブルなパイプライン接続にも最適です。

建設およびエンジニアリング

圧力レベル、媒体および構造構成に応じて、液体または材料輸送のための建設機械やエンジニアリングプロジェクトに適用できます。

産業資材輸送

エネルギー、水処理、エンジニアリング機器などの産業用搬送システムに適しています。

媒体や実際の動作条件に応じてカスタマイズされたソリューションが利用可能です。

セレクションガイドと購入確認書

大径吸込・吐出フランジ付ゴムホースをご購入の際は、内径のみでお見積りすることはお勧めできません。

吸引および排出ホースの場合、真空圧力、中程度の摩耗、温度、およびフランジ接続の要件が、最終的な構造構成とサービスパフォーマンスに影響します。

• 最初に搬送媒体を確認します。
水、海水、スラリー、鉱物スラリー、尾鉱、砂、砂利、またはその他の工業媒体。

• 作業条件を確認します。
流量、使用圧力、使用真空圧力、中間温度、中間濃度、粒径。

• インストール要件を確認します。
内径、長さ、曲げ・変位要件、フランジ規格、フランジ寸法、シール面の種類。

• 鉱物スラリー、尾鉱、砂/砂利などの高摩耗用途の場合:
耐摩耗性内部ゴム溶液を確認する必要があります。

• 吸引または真空搬送用途の場合:
真空圧力レベルを指定し、スパイラル鋼線枠が必要かどうかを確認する必要があります。

• 非標準プロジェクトの場合:
技術的な確認のために、図面、古いホースのサンプル、または実際の接続寸法を提供することをお勧めします。

使用上の注意事項

· 使用圧力、真空圧力、温度は確認済みホース型式の許容範囲を超えてはなりません。具体的な制限については、製品の技術確認書類に従うものとします。

· 砂や鉱物スラリーなどの研磨媒体を搬送する場合、実際の摩耗状態に応じて適切な内部ゴム構造を選択し、ホース本体を定期的に検査する必要があります。

· フランジを取り付ける前に、取り付け中に強制的な位置合わせを避けるために、フランジ規格、ボルト穴の間隔、シール面、およびボルト接続寸法を確認してください。

· 吸引用途の場合、真空要件とスパイラル鋼線補強構成を確認する必要があります。ホースの異常な潰れ、潰れ、変形が生じた場合は、使用を中止し、使用状況を確認してください。

· 取り付けや輸送の際は、接続部品やホース本体の損傷を軽減するために、フランジの端に不必要な衝撃を与えたり、圧迫したり、引きずったりしないでください。

· 特殊な化学媒体、高温媒体、または標準以外の動作条件については、購入前に媒体の組成や温度などの情報を提供してください。技術担当者は材料の適合性を確認する必要があります。

保守・寿命管理

大口径ゴムホースの実際の寿命は、搬送媒体、圧力、バキューム圧力、温度、曲げ、設置条件、使用頻度に関係します。

したがって、メンテナンスでは以下に重点を置く必要があります。

定期点検 + 運転状況記録 + 異常事態へのタイムリーな対応

· 外側のゴム層に亀裂、異常摩耗、膨らみ、またはその他の目に見える損傷がないかを定期的に確認してください。

· フランジ接続部に緩み、漏れ、異常な変形がないか確認してください。

· 吸入および吐出動作中のホースの状態を確認し、異常な扁平、潰れ、変形に注意してください。

· 鉱物スラリーや砂/砂利などの研磨媒体の場合は、将来の選択を最適化するための参考として、実際の使用法に応じて摩耗状態を記録します。

· ホースが使用できないときは、鋭利なものによる長時間の圧縮を避けてください。取り扱いや保管の際は、不必要な曲げや衝撃を最小限に抑えてください。

· 異常な圧力、明らかな漏れ、構造的損傷、または異常な接続が発生した場合は、ホースの使用を中止し、技術的な検査を行ってください。

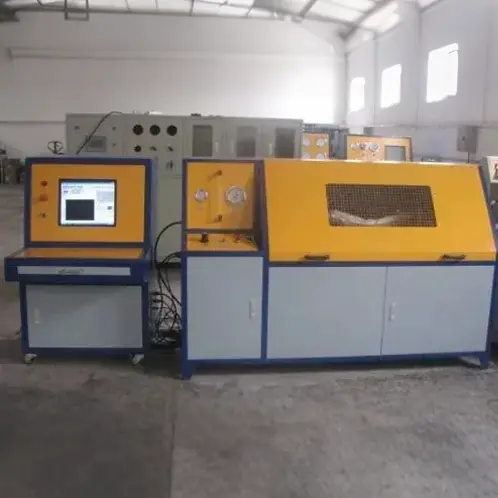

品質管理と納品

既存の製品情報によれば、次のような製品仕様と顧客の要件に従って完成品を検査できます。

・ 外観

· 内径

· 外径

・ 長さ

· フランジ寸法

・ プレッシャー

· 真空/負圧

· 硬度

· ゴムの性能

特殊な検査が必要な場合は、ご注文前に検査項目と合格基準をご確認ください。

カスタマイズされた製品の場合、技術確認段階で仕様、フランジ要件、圧力レベル、真空圧力、搬送媒体、納期要件を確認できます。

よくある質問

1. 大径吸吐出ゴムホースの仕様は何ですか?

現在のパラメータ情報には、DN100、DN150、DN200、DN250、DN300、DN400、DN500 mm などの一般的な内径がリストされています。プロジェクトの要件に応じて、より大きなサイズも技術的に確認できます。

2. ホースにフランジを取り付けることはできますか?

はい。この製品はフランジ接続を使用しており、GB、DIN、ANSI、JIS、ASME 規格または顧客の図面に従って装備できます。

3. 鉱物スラリーや尾鉱の輸送に使用できますか?

はい。スラリー濃度、粒径、流量、圧力、温度に応じて、適切な耐摩耗構造を選択できます。最終的な解決策は実際の動作条件に従って確認する必要があります。

4. 浚渫プロジェクトに使用できますか?

はい。ホースは、媒体、圧力、真空要件、および浚渫システムの設置方法に応じて選択できます。

5.図面に従ってカスタマイズできますか?

はい。お客様は、ホース本体とフランジの構造を確認するための図面、サンプル、または詳細な技術パラメータを提供することができます。

6.MOQとは何ですか?

MOQは製品タイプ、仕様、長さ、カスタマイズ要件によって異なります。

標準品は小ロットの購入にも対応可能です。具体的な数量はお見積り時にご確認させていただきます。

7. サンプルは提供できますか?

一部の標準製品では、サンプルまたはサンプル サポートを提供できます。サンプル費用および輸送費用は、特定の製品と注文状況に応じて確認されます。

8.納期はどれくらいですか?

標準製品には通常 7 ～ 20 営業日かかります。

特注品、大口径ホース、特殊仕様の場合は構造、数量、生産要件に応じて納期を確認させていただきます。

注文前に明確な納期スケジュールが提供されます。

9. 大量注文の品質はどのように保証されますか?

外観、寸法、フランジ、圧力、真空試験などの品質検査は、製品仕様や顧客の要件に従って実行できます。

特別な検査項目についてはご購入前にご確認ください。
