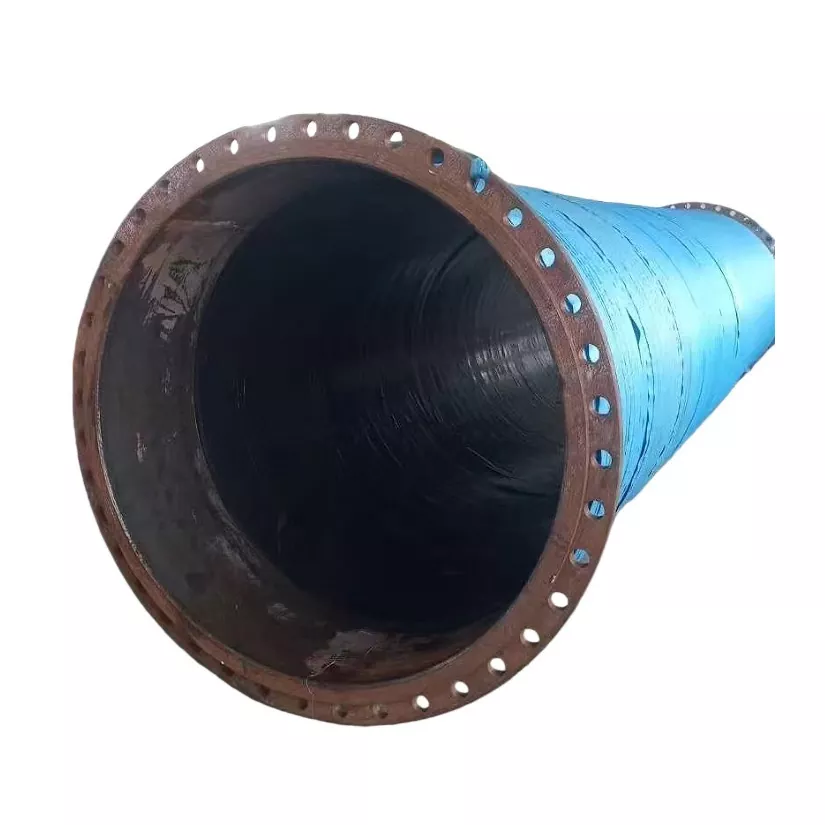

ワイヤー強化された大口径フランジ付きゴムホースは、高耐久材料の移送効率をどのように向上させることができるか

ジドンダを提供しますワイヤー強化大径フランジ付ゴムホース構造の安定性、信頼性の高い接続、大量の材料の移送が不可欠な要求の厳しい産業用の吸引および吐出用途に適しています。水、スラリー、泥、砂、および互換性のある鉱物材料を輸送するように設計されたこのフレキシブル ホースは、多層ゴム構造、スパイラル鋼線補強、カスタマイズ可能なフランジ接続を組み合わせて、採掘、浚渫、および産業用ポンプ システムの実際的な課題に対処します。

ワイヤーで強化された大径のフランジ付きゴムホースは、吐出用途の圧力要件をサポートしながら、吸引操作中にその形状を維持するように設計されています。スパイラル鋼線補強は負圧下での内側への変形に抵抗するのに役立ち、ゴム層がホースを保護し、さまざまな輸送媒体に対応します。フランジ付きの端により、ポンプ、浚渫装置、固定パイプラインとの統合が簡素化されます。このガイドでは、エンジニアリング チームが動作条件に適したソリューションを指定できるように、ホースの構造、動作原理、産業用途、選択基準、メンテナンス方法について説明します。

目次

1. ワイヤー強化大径フランジ付ゴムホースとは？
2. 強化された構造はどのように機能するのでしょうか?
3. パフォーマンス上の主な利点は何ですか?
4. このホースから恩恵を受けるのはどの業界ですか?
5. 他のタイプのホースとどう違うのですか?
6. 適切なホースを選択するにはどうすればよいですか?
7. どのような設置とメンテナンスの実践が重要ですか?
8. よくある質問
9. まとめと製品についてのお問い合わせ

ワイヤー強化大径フランジ付ゴムホースとは？

ワイヤーで強化された大口径フランジ付きゴムホースは、大量の液体および互換性のある固液混合物を移動させるために設計された柔軟なパイプラインコンポーネントです。従来の硬いパイプの設置が難しい場合、機器に柔軟な接続が必要な場合、またはパイプラインが吸入条件と吐出条件の両方で動作する必要がある場合に特に役立ちます。

特徴的なのは、ホース壁内に埋め込まれたスパイラル鋼線です。エラストマー本体と繊維補強のみに依存するゴムホースとは異なり、この構造は円周方向のサポートを追加して、真空操作中のホースが外圧に耐えられるようにします。

ジドンダ は、次の用途向けにこのホースを開発しました。

• 水の移送および工業用流体の取り扱い。
• スラリー、泥、砂、鉱物原料の輸送。
• 浚渫および堆積物除去システム。
• マイニングおよび骨材処理オペレーション。
• ポンプ、機器、パイプライン間の柔軟な接続。

さまざまな構成を評価する購入者にとって、JIDONGDA ワイヤー強化ホースの製品ページは、製品構造とカスタマイズ オプションを検討するための出発点となります。

強化された構造はどのように機能するのでしょうか?

大口径工業用ホースの性能は、ゴム配合物、補強層、鋼線構造、端部接続部の協調機能によって決まります。各コンポーネントは、異なる動作要件に対応します。

1. 内側ゴム層

内管は輸送物と直接接触します。その化合物は、媒体の化学的特性、粒子の特性、使用温度に応じて選択する必要があります。研磨性のスラリーや砂の場合、適切に配合された耐摩耗性ゴムコンパウンドは、内部浸食や早期破損を軽減するのに役立ちます。

2. 高強度強化層

生地やその他の指定された補強層は構造強度を高め、ホースが排出中の内圧に耐えられるようにします。それらの配置と仕様は、意図された使用圧力と使用条件に対応している必要があります。

3. スパイラル鋼線補強

埋め込まれたスチールワイヤーがホースの周囲に支持フレームワークを形成します。吸引中、外部の大気圧により、不適切に支持されたホースが内側に押し込まれる可能性があります。スパイラル補強は内部流路を保護し、平坦化や崩壊のリスクを軽減します。

4. 外側のゴム製保護カバー

外層は、外部の摩耗、衝撃、天候への曝露、および機械的損傷からホースを保護するのに役立ちます。適切なカバーコンパウンドは、設置環境と予想される暴露量によって異なります。

5. フランジ付きエンド接続

フランジ付きの端により、ホースを互換性のあるポンプ、浚渫設備、および固定パイプラインセクションに接続できます。 JIDONGDA は、技術的な確認を条件として、適用される規格または顧客の図面に従ってフランジの寸法と接続配置を構成できます。

パフォーマンス上の主な利点は何ですか?

負圧下での安定性の向上

耐真空性は、ワイヤー強化された大径フランジ付きゴムホースを指定する主な理由です。スパイラル鋼線は吸引中にホースの断面を維持し、より安定した材料の流れをサポートします。実際の真空性能は、ワイヤの間隔、ホースの直径、補強設計、長さ、曲げ条件、動作圧力によって異なります。

吸引・吐出動作をサポート

多くの産業用移送システムには、吸引時の負圧と排出時の正圧を処理するホースが必要です。適切に指定された構造は、強化システムを組み合わせて両方の条件に対処します。購入者は、一方の動作モードの適合性が他方の動作モードの適合性を保証すると考えるのではなく、各動作モードの定格制限を確認する必要があります。

大量のマテリアル転送

ホースのサイズがポンプとシステムに合わせて適切であれば、内径が大きいため、かなりの流量に対応できます。適切な直径を選択すると、流量要件、速度、圧力損失、輸送される材料の特性のバランスをとることができます。

柔軟な機器統合

ゴム構造は動きに対応し、硬いパイプラインと完全に一致しない可能性のある機器の接続に役立ちます。フランジ接続は、相手機器用に設計されている場合、取り付け、検査、交換のための実用的なインターフェースも提供します。

プロジェクト固有の構成

ホース径、長さ、ゴム配合、補強構造、フランジ形状を合わせて検討します。これにより、ホース アセンブリは一般的な仕様に依存するのではなく、実際の動作条件を反映することができます。

このホースから恩恵を受けるのはどの業界ですか?

採掘と鉱物加工

採掘作業では、研磨スラリー、尾鉱、鉱物含有混合物を処理装置と指定された保管場所の間で頻繁に移動させます。適切なホースは、互換性のある内部ゴムコンパウンドと、予想される圧力および真空条件に合わせて設計された補強材を組み合わせています。

浚渫と土砂除去

浚渫システムは、吸引パイプラインと排出パイプラインを通じて砂、シルト、泥、堆積物を輸送します。柔軟なフランジ付きホースは、設置の動きに対応しながらポンプと浚渫設備を接続できます。ホースは、実際の固形物濃度、粒子サイズ、流れ条件、海洋または淡水環境に合わせて選択する必要があります。

砂と砂利の取り扱い

骨材の抽出と処理には、砂や砂利と混合した水を移送する必要がある場合があります。粗大粒子はホースのライニング、曲がり、接続部分の摩耗を促進する可能性があるため、耐摩耗性と適切な流速が特に重要です。

産業用ポンプシステム

大型ポンプでは、機器の動きに対応したり、設置を簡素化したり、振動をある程度遮断したりするために、柔軟な吸引および排出接続が必要になる場合があります。ホースの圧力と真空定格は、起動条件と停止条件を含むポンプの動作範囲と一致する必要があります。

港湾と海洋工学

港湾運営や海洋プロジェクトでは、資材の移送やパイプライン接続に大口径ホースが使用される場合があります。これらの環境の場合、購入者は外部暴露、フランジの腐食保護、取り扱い荷重、およびプロジェクト固有の海洋要件も評価する必要があります。

他のタイプのホースとどう違うのですか?

ホースの構造が異なれば、目的も異なります。最適な選択は、流れの方向、圧力条件、輸送媒体、および必要な接続配置によって異なります。

この比較は、モデル固有のデータの代わりとなるものではなく、一般的なものです。構造の詳細はメーカーによって異なるため、どのタイプのホースでもあらゆる条件下で他のホースより優れた性能を発揮するとみなすべきではありません。

関連する要件については、JIDONGDA の大口径浚渫フランジ付きゴム ホース、および利用可能な場合は大口径の吸引および排出ゴム ホース カテゴリを調べてください。

適切なホースを選択するにはどうすればよいですか?

ワイヤー強化された大口径フランジ付きゴムホースを購入する前に、エンジニアリングチームと調達チームは呼び径だけで製品を選択するのではなく、実際の用途を定義する必要があります。

1. 輸送された媒体の特定

ホースが浄水、廃水、泥、砂、鉱物スラリー、またはその他の物質を運ぶかどうかを指定します。化学組成、粒子サイズ、固形分濃度、温度が含まれます。これらの詳細は、内側のゴムコンパウンドと摩耗保護の選択に役立ちます。

2. 直径と流量の要件を確認する

目標流量、許容圧力損失、ポンプ特性、材料輸送要件から必要な内径を決定します。ホースが大きすぎたり小さすぎたりすると、システムの効率が低下したり、操作上の問題が発生したりする可能性があります。

3. 圧力と真空の制限を確立する

通常の使用圧力、予想される最大圧力、吸引真空、および過渡条件を提供します。提案された構成について文書化された評価を要求します。使用圧力と真空定格は、外観やワイヤーの補強だけから推測すべきではありません。

4. 長さと配線の指定

必要な取り付け長さを測定し、曲がり、動き、接続位置を特定します。メーカーの最小曲げ半径を尊重し、フランジにねじれ、ねじれ、過度の張力、または集中荷重がかかるような配線は避けてください。

5. フランジ規格の適合

適用するフランジ規格、呼び径、圧力等級、ボルト穴パターン、フェーシング、材質、シール配置をご確認ください。潜在的な規格には GB、DIN、ANSI、JIS、ASME が含まれますが、正確な嵌合機器とプロジェクトの要件に照らして互換性をチェックする必要があります。

6. サービス条件の評価

屋外暴露、湿気、摩耗、衝撃、腐食、動作サイクル、および予想されるメンテナンスへのアクセスを考慮してください。技術的に互換性のあるホースであっても、外部保護が不適切であったり、接続配置が間違っていたりしても、耐用年数が短くなる可能性があります。

お見積りの際は、次の情報をご用意ください。

• 必要なホース内径と全長。
• 輸送媒体と動作温度。
• 使用圧力、最高圧力、吸込真空度。
• フランジの規格、寸法、相手機器の詳細。
• 設置レイアウト、曲げ要件、および環境暴露。
• 数量、納期要件、および適用される検査書類。

どのような設置とメンテナンスの実践が重要ですか?

強化ホース アセンブリの意図した性能を達成するには、正しい取り付けが不可欠です。適切に設計された製品であっても、ねじれたり、過度に曲げたり、サポートが不十分であったり、定格制限を超えて操作されたりすると、早期に故障する可能性があります。

インストールに関する推奨事項

• 設置前にホース本体、フランジ面、シール面を点検してください。
• ホースを所定の位置に力を入れずに、嵌合フランジの位置を合わせます。
• 互換性のあるガスケットとファスナーを使用し、該当する手順に従ってボルトを締め付けます。
• ねじれ、過度の引張荷重、指定された最小半径よりもきつく曲げないように注意してください。
• ホースアセンブリの重量や外部荷重によって接続部に負担がかかる可能性がある場合は、適切なサポートを提供してください。
• 試運転前にシステムの圧力と真空の制限を確認してください。

定期検査

• 亀裂、膨らみ、露出した鉄筋、切断、異常な変形がないか確認してください。
• フランジ接続に漏れ、腐食、留め具の緩み、シールの損傷がないか検査します。
• 予期しない圧力損失、流量の減少、または吸引力の崩壊の兆候を監視します。
• 粗大粒子や繰り返しの接触にさらされる領域の摩耗を確認してください。
• 損傷したアセンブリをサービスから外し、製造元の検査および交換のガイダンスに従ってください。

検査間隔は、動作の重大度、システムの重要性、および適用される現場手順を反映する必要があります。実際の使用状況やメンテナンス履歴を考慮せずに一定の耐用年数を保証することはできません。

よくある質問

1. スパイラル鋼線補強の主な目的は何ですか?

その主な目的は、負圧下でホースが内側への変形に抵抗できるように円周方向のサポートを提供することです。これは、ホースが潰れて流れが制限される可能性がある大口径の吸引システムでは特に重要です。

2. このホースは吸込みと吐出の両方に対応できますか?

両方の用途に合わせて設計できますが、特定のホース構造の許容圧力と真空度を確認する必要があります。購入者は、すべてのモデルに同じ性能制限があると想定するのではなく、該当する評価をリクエストする必要があります。

3. ワイヤー強化大口径フランジ付きゴムホースはどのような材料を輸送できますか?

ゴム配合物とエンジニアリング仕様に応じて、水、泥、スラリー、砂、および互換性のある鉱物材料に使用できます。選択する前に、化学的適合性、粒子の摩耗性、温度、および固形分濃度を評価する必要があります。

4. フランジの寸法はカスタマイズ可能ですか?

ジドンダ は、フランジ構成は一般に認められた規格または顧客の図面に従ってカスタマイズできると述べています。技術的な確認のために、正確な寸法、フランジ規格、圧力クラス、および嵌合接続の詳細を提供してください。

5. ホースの早期摩耗を減らすにはどうすればよいですか?

適切な内部ゴムコンパウンドを選択し、過剰な流量制限を避け、指定された曲げ半径に従い、摩耗しやすい部分を定期的に検査してください。動作圧力、輸送粒子の特性、および設置条件も承認された制限内に維持する必要があります。

6. 見積もりを依頼するにはどのような情報が必要ですか?

ホースの直径、長さ、媒体、使用圧力、真空要件、温度、フランジ構成、動作環境、注文数量を入力してください。既存の接続の図面や写真は、インターフェイス要件を明確にするのに役立ちます。

7. ホースが自分のプロジェクトに適しているかどうかを確認するにはどうすればよいですか?

提案されたホースの仕様をプロジェクトの動作条件および接続要件と比較します。注文する前に、圧力と真空の定格、材料の適合性、寸法、検査書類をメーカーに確認してください。

結論: 使用条件に合ったホースを指定してください

ワイヤー強化された大口径フランジ付きゴムホースは、柔軟なゴム構造、構造補強、スパイラル鋼線サポート、および適応可能なフランジ接続を組み合わせることで、要求の厳しい吸入および吐出システムに効果的なソリューションを提供します。その適合性は、設計が輸送媒体、必要な流量、圧力、真空条件、設置形状、およびメンテナンス計画に適合するかどうかによって異なります。

ジドンダ は、さまざまな産業用搬送要件をサポートするために、ホースの寸法、補強構造、材料の選択、フランジ構成のカスタマイズ オプションを提供しています。用途について検討するには、ワイヤー強化大径フランジ付きゴムホースの製品詳細を確認し、技術仕様を準備してください。お問い合わせ今すぐプロジェクトの要件について話し合い、カスタマイズされた見積もりをリクエストし、パイプライン システムに適したホース構成を特定してください。
