フェルール継手とは何ですか? チューブ接続システムでどのように機能しますか?

建設用掘削機の油圧が突然失われます。オペレーターが外に出て、機械の下の接合部から油が垂れていることに気づきました。メンテナンスチームが到着し、問題が緩みであると診断し、締め直します。しかし、1時間以内に水漏れは再発します。問題は締め付けではありません。グリップ力を失っているのは、内部のフェルールフィッティングです。このシナリオはワークショップや作業現場で毎日行われていますが、多くの場合、装置で作業している作業員が締め付けているコンポーネントを完全に理解していないことが原因です。のフェルール継手これは、流体力システムにおいて最も一般的でありながら最も誤解されている要素の 1 つです。小さく、安価で、見落とされがちですが、適切に機能するフェルール継手は、信頼性の高い油圧システムと慢性的な漏れの違いとなります。

フェルール継手は、チューブと継手本体の間に漏れ防止シールを作成する機械的圧縮装置です。これは、シンプルだが洗練された原理に基づいて機能します。つまり、ナットを締めると、テーパー リング (フェルール) がチューブの壁に対して半径方向に圧縮されます。この圧縮により、2 つの重要な効果が生じます。1 つは流体の流出を防ぐ金属間のシール、もう 1 つは圧力によるチューブの抜けを防止する機械的グリップです。フェルールフィッティングは接着剤、シーラント、ガスケットに依存しません。金属の弾性と可塑性を利用して、永続的で信頼性の高い接続を形成します。この記事では、フェルール フィッティングの世界を深く掘り下げ、その構造、動作物理学、さまざまなタイプ、高品質の製品を定義する技術仕様を探ります。また、実際のインストール手法と一般的なトラブルシューティングのシナリオについても説明します。最後までに、なぜこの小さなコンポーネントが通常よりもはるかに注目されるべきなのかが理解できるでしょう。

目次

• 1. フェルール継手とは何ですか?
• 2. フェルール継手は漏れ防止シールを作成するためにどのように機能しますか?
• 3. フェルール継手の種類と使用場所は何ですか?
• 4. 高品質のフェルール継手を定義する技術仕様は何ですか?
• 5. フェルールフィッティングを適切に取り付け、トラブルシューティングするにはどうすればよいですか?
• よくある質問 (FAQ)
• メーカーについて
• 結論

フェルール継手とは何ですか?

A フェルール継手流体力および空気圧システムでチューブを継手本体に接続するために使用される精密設計コンポーネントです。これは小さなリング状の金属部品で、圧縮されるとシールが形成され、機械的に保持されます。 「フェルール」という言葉は、鉄を意味するラテン語の「ferrum」に由来しており、その金属的な性質を反映しています。最も単純な形式のフェルール フィッティングは、チューブの端にフィットするスリーブです。継手ナットを締めると、フェルールが継手本体のテーパー面に押し付けられ、フェルールが変形してチューブを掴みます。この変形は永久的なものです。フェルール フィッティングが適切に圧縮されると、新しい場所で再利用することはできず、極度の振動下でも所定の位置に留まります。

フェルールの取り付けを理解するには、木の棒を握っている手を想像してください。指でスティックを包み込み、四方八方から圧力を加えます。強く握るほど、グリップは強くなります。フェルール フィッティングは同じ原理で動作しますが、決定的な違いがあります。フェルール フィッティングは単にグリップするだけではありません。シールも作成中です。フェルールはテーパー状になっており、継手本体内の対応するテーパーに押し込まれると、制御された塑性変形が生じます。フェルールの外面は継手本体をシールし、内面はチューブ壁に食い込みます。このシールとグリップという二重の作用により、フェルール フィッティングが非常に効果的になります。チューブは接着も溶接もされていません。フェルールの変形によって機械的にロックされ、密閉されます。

フェルール継手の構造は、次の 3 つの主要なコンポーネントで構成されます。

• フィッティング本体:テーパーシートを備え、外部接続 (ネジまたは溶接) を提供するメインハウジング。通常、ステンレス鋼、真鍮、または炭素鋼で作られています。
• フェルール:変形してチューブをシールし、グリップする圧縮リング。ここがフィッティングの肝です。その形状、材質、表面仕上げは、継手の性能にとって非常に重要です。
• ナット：軸方向の力を加えてフェルールを継手本体に押し込む雄ネジ付きカラー。ナットの設計は、必要なトルクと取り付けの容易さに影響します。

フェルール継手は、フレア、ろう付け、溶接など、チューブ端の特別な準備を必要としないため、チューブ接続方法の中でも独特です。チューブを直角に切り、バリを取り、挿入するだけです。このシンプルさが、フェルールフィッティングが自動車のブレーキラインから海洋石油プラットフォームに至るまでの用途で非常に広く使用されている主な理由です。

フェルール継手は漏れ防止シールを作成するためにどのように機能しますか?

どのようにしてフェルール継手うまく機能するには、締め付け中に継手の内部で何が起こるかを想像する必要があります。それは数ミリの空間で起こる、力、変形、封止の小さなドラマです。このプロセスは 4 つの異なる物理的段階に分類でき、それぞれが最終的なシールとグリップに貢献します。

ステージ 1: 挿入と最初の接触。チューブは直角に切断されバリが取り除かれ、肩部に突き当たって底に突き当たるまで、または指定された挿入深さに保持されるまで継手本体に挿入されます。フェルールフィッティングをチューブ上にスライドさせ、続いてナットをスライドさせます。次に、ナットを継手本体のねじ山に取り付けます。この時点では、フェルールとシール面の間に接触はありません。フェルールはチューブ上に置かれているだけで、すぐに作動させることができます。

ステージ 2: フェルールの嵌合。ナットを締めると、ナットがフェルールの背面に接触します。フェルールは継手本体内で軸方向に移動し始め、シートのテーパーに入ります。テーパ角度は重要です。フィッティングの設計に応じて、通常は 24 ～ 60 度です。フェルールの先端が継手本体のテーパーに接触し、ナットからの力によってフェルールが前方に駆動され始めます。

ステージ 3: フェルールの変形。この時点で、フェルールが変形し始めます。フェルールの形状は、後部が強く、前部が弱くなるように設計されています。ナットを締め続けると、フェルールの前部が薄くなり、断面が小さくなり、内側に潰れ始めます。この内側への潰れは、フェルールフィッティングがチューブに与える「食い込み」です。フェルールの内径が減少し、その先端がチューブの壁に食い込み、機械的なロックが形成されます。同時に、フェルールの外面が継手本体のテーパーに押し付けられ、一次シール面が形成されます。

ステージ 4: 最終的な弾性ロック。最終段階では、フェルールは完全に圧縮されます。弾性変形と塑性変形の両方を受けています。弾性コンポーネントは非常に重要です。フェルールは、圧縮されたバネのように、継手本体に対して継続的に外向きの力を加え、チューブに対して継続的に内向きの力を加えます。 「シール力」として知られるこの持続的な力は、熱サイクルや圧力変動の下でも、時間が経っても接続の完全性を維持します。これでチューブが所定の位置にロックされ、密閉されました。

振動でナットが緩むとどうなるでしょうか？ナットがわずかに後退しても、フェルールの弾性回復 (バネのような動作) により、シール面が接触した状態に保たれます。このため、適切に取り付けられたフェルール継手は、何年も使用した後でも漏れのない状態を保つことができます。ただし、ナットを締めすぎると、フェルールが弾性限界を超えて押し込まれ、過度の塑性変形が生じる可能性があります。 「底付き」として知られるこの状態は、フェルールを破壊し、漏れ経路を作成する可能性があります。これが、フェルールフィッティングの失敗の多くが不適切なトルクによって引き起こされる理由です。

フェルール継手の種類と使用場所は何ですか?

のフェルール継手単一のモノリシックな製品ではありません。いくつかの異なる構成があり、それぞれが特定の用途、圧力範囲、環境条件に合わせて最適化されています。特定の作業に適したフェルール継手を選択するには、違いを理解することが不可欠です。最も一般的な 3 つのタイプは、シングルフェルール、ダブルフェルール、W タイプフェルールです。

シングルフェルール継手。名前が示すように、シングルフェルールは 1 つのフェルール要素のみを使用して、シールとグリップの両方の機能を提供します。このフェルールは通常、チューブに食い込み、その外面が継手本体に対してシールする鋭い前縁を備えた設計になっています。シングルフェルールフィッティングはシンプルで部品点数が少なく、多くの場合ダブルフェルール設計よりもコストが低くなります。これらは、空気圧システム、計装、一般的な工業用配管などの低圧から中圧の用途で一般的に使用されます。しかし、そのシンプルさには代償も伴います。単一のフェルールが 2 つの機能を同時に果たさなければならないため、取り付けエラーに対する許容度が低くなり、チューブの表面仕上げの影響を受けやすくなります。

ダブルフェルール継手。ダブルフェルールフィッティングは、シール機能とグリップ機能を 2 つの独立したコンポーネントに分離した、より洗練されたデザインです。フロントフェルールは継手本体をシールするように設計されており、バックフェルールはチューブをグリップするように設計されています。この分業により、各フェルールを特定の機能に合わせて最適化することができます。フロントフェルールはシール性を高めるために柔らかい素材で作成でき、バックフェルールはグリップを向上させるために硬くすることができます。ダブルフェルール継手は、建設機械、射出成形機、海洋石油掘削装置などの高圧油圧システムで広く使用されています。耐振動性に優れ、取り付けトルクの変動の影響を受けにくいです。

W型フェルール継手。W タイプ フェルールは特殊なデザインで、通常は高級ステンレス鋼合金で作られており、断面が独特の「W」形状になっています。この独自の形状により、フェルールは予圧を失うことなく熱膨張と収縮を吸収できます。 W タイプ フェルール継手は、主にスチーム トレース、熱交換器、炉配管などの高温用途で使用されます。極端な温度変化が一般的な極低温システムでも見られます。 W タイプの設計は、より均一な応力分布を提供し、厳しい環境における応力腐食割れのリスクを軽減します。

以下の表は、3 つの主要なフェルール継手のタイプの比較概要を示しています。

高品質のフェルール継手を定義する技術仕様は何ですか?

のパフォーマンスフェルール継手材料の選択、幾何学的精度、および表面処理の組み合わせによって決まります。製造が不十分なフェルールは早期に故障しますが、高品質のフェルールは何十年にもわたって信頼性の高いサービスを提供できます。高品質のフェルール継手を定義する技術仕様を理解することは、アプリケーションに適切なコンポーネントを選択する必要があるエンジニア、調達専門家、およびメンテナンス チームにとって不可欠です。

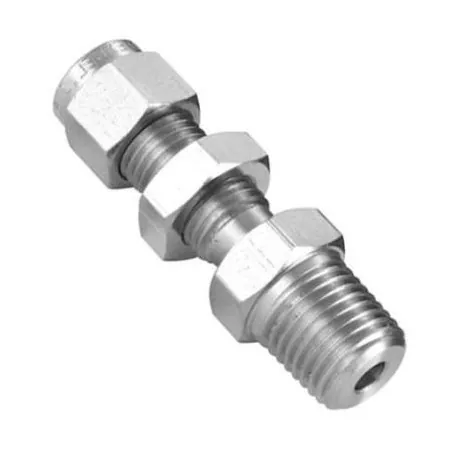

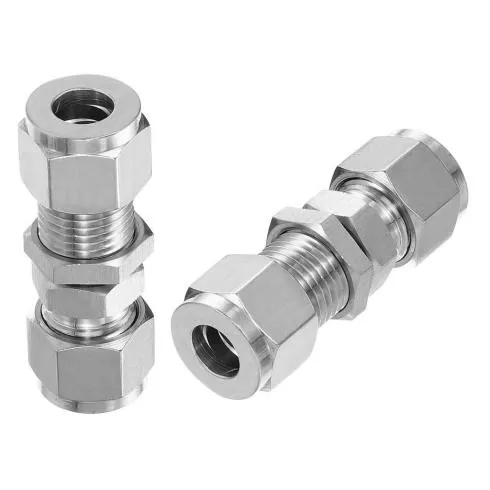

当社の工場では、最高の業界基準を満たすフェルール継手を製造しています。当社のフェルール継手製品は、316L ステンレス鋼、真鍮、炭素鋼などのさまざまな材質で利用でき、表面処理は不動態化から無電解ニッケルメッキまで多岐にわたります。以下の表は、当社のフェルールフィッティング製品群の主要な技術仕様の詳細な内訳を示しています。

最も重要なパラメータの 1 つはフェルールの表面硬度です。フェルールは、グリップしているチューブよりも硬くなければなりませんが、脆くなるほど硬すぎてはなりません。当社のフェルール継手は、表面硬度 58 ～ 62 HRC を達成するために熱処理されており、食いつきと靭性の最適なバランスを提供します。シール面の表面粗さも重要です。表面が粗すぎると適切にシールされませんが、表面が滑らかすぎるとフェルールがチューブに「噛み付く」のに十分な摩擦が得られない可能性があります。当社ではシール面の表面粗さを 0.4 ～ 0.8 μm に維持していますが、これはシールに最適な範囲であることが証明されています。

これらの標準仕様に加えて、当社は特殊材料 (例: 腐食環境用のインコネル、モネル) や特殊コーティング (例: 摩擦低減用の PTFE コーティング) など、フェルールフィッティング用のカスタマイズされたオプションをいくつか提供しています。当社のエンジニアリング チームは、お客様の特定の用途に適したフェルール フィッティング仕様の選択をお手伝いします。

フェルール継手を適切に取り付け、トラブルシューティングするにはどうすればよいですか?

たとえ最高品質のものであっても、フェルール継手正しくインストールされていない場合は失敗します。適切な設置は、すべてのメンテナンス技術者とエンジニアが習得すべきスキルです。プロセスは簡単ですが、各ステップで細部に注意を払う必要があります。以下の表は、フェルールフィッティングを正しく取り付けるための 5 つの重要な手順を示しています。

注意深く取り付けても、漏れやその他の問題が発生する可能性があります。フェルールフィッティングのトラブルシューティングを行う場合は、体系的なプロセスに従うと役立ちます。以下は、簡略化されたトラブルシューティング ガイドです。

• 初期設置時に漏れが検出されました:チューブの直角度と挿入深さを確認してください。チューブの切断が不十分であったり、挿入が不完全であったりすることが、初期漏れの最も一般的な原因です。新しいフェルールフィッティングを使用して再度取り付けます。
• 一定期間の動作後に漏れが検出されました:ナットのトルクを確認してください。振動によりナットが外れる可能性があります。ナットを締め直すと問題が解決する場合があります。漏れが続く場合は、フェルールに損傷がないか検査してください。最初の取り付け時にフェルールが締めすぎて、過度の変形が発生した可能性があります。
• チューブは回転または引き出すことができます。フェルールがチューブを十分にグリップしていません。これは通常、締め付けが不十分であるか、不適切な硬さのチューブを使用していることが原因です。トルクを確認し、チューブの材質がフェルール継手の仕様に適合していることを確認してください。
• フェルールが明らかにひび割れている、または破損している:これは多くの場合、締めすぎや材料の欠陥が原因です。ヘルール継手を新品に交換し、トルクが推奨値を超えていないか確認してください。

よくある質問 (FAQ)

質問1：一度締めたフェルール継手は再利用できますか？

回答: 一般に、フェルール継手は再利用できるように設計されていません。フェルールは圧縮されると永久的な塑性変形を起こし、フェルールがチューブに食い込むのは 1 回限りの現象です。新しいチューブや新しい場所でフェルールを再利用することはお勧めできません。同じ信頼性の高いシールとグリップが形成されないからです。場合によっては、フィッティングがほんの少しだけ締められている場合 (フェルールがチューブにまだ噛み込んでいない場合)、位置を変更できる可能性がありますが、これは設置者の責任となります。当社の工場では、漏れ防止シールを保証するために、チューブ接続を分解するたびにフェルールとナットを交換することをお勧めします。

質問 2: トルクレンチを使わずにフェルールフィッティングが十分に締まっているかどうかをどのように確認できますか?

回答: トルク レンチは一貫して正確に締め付けるために推奨されるツールですが、いつでも入手できるわけではありません。別の方法は「ターンカウント」方法です。ナットを手で締めたら、基準点をマークし、継手のサイズと材質に応じてさらに 1/4 ～ 1/2 回転締めます。 1/4 インチのチューブ継手の場合、多くの場合、手で締めた後 1/4 回転で十分です。1/2 インチの継手の場合は、1/2 回転で締めることができます。ただし、この方法は精度が低く、インストーラの感覚に依存します。特に高圧または安全性が重要な用途では、トルク レンチとメーカー指定のトルク値を使用することを強くお勧めします。

質問 3: フェルール継手はステンレス鋼管に適していますか?

回答: はい、フェルール継手はステンレス鋼管に広く使用されています。ただし、チューブの材質はフェルールの材質と適合する必要があります。必要な食い込みを実現するには、フェルールはチューブよりも硬くなければなりません。ステンレス鋼チューブの場合は、チューブよりも硬度の高いステンレス合金製のフェルールの使用を推奨します。当社の工場では、確実なグリップと信頼性の高いシールを確保するために最適化された熱処理を施した、ステンレス鋼チューブ用に特別に設計されたフェルール フィッティングを提供しています。著しい硬度の不一致がある場合、フェルールがチューブを適切にグリップできなかったり、チューブが損傷したりする可能性があります。

質問 4: フェルールフィッティングが処理できる最高圧力はどれくらいですか?

回答: フェルール継手の最大使用圧力は、チューブの直径、フェルールと継手の本体の材質、設計タイプ (シングルフェルールかダブルフェルール) などのいくつかの要因によって異なります。直径 1 インチまでのチューブ用の当社のダブル フェルール フェルール フィッティングは、最大 630 bar (9,100 psi) の使用圧力に耐えます。より大きな直径またはより高い圧力については、特別な設計が利用可能です。特定のモデルとサイズについては、メーカーの圧力定格表を常に参照してください。フェルール フィッティングの定格が、最大システム圧力に安全マージンを加えたものを確実に超えることが重要です。

質問 5: フェルールフィッティングを正しく締めたにもかかわらず、漏れが発生するのはなぜですか?

回答: 正しく締められたフェルール継手の漏れは、すぐには明らかではないいくつかの要因によって引き起こされる可能性があります。最も一般的な原因は次のとおりです。フェルールの下のチューブ表面の傷または損傷 (多くの場合、破片や取り扱いによるもの)。完全に丸くないチューブ（特にチューブカッターではなく金鋸で切断された場合）。チューブの硬さが不正確（硬すぎるとフェルールがチューブに食い込みません）。または継手本体自体のシール面が損傷または汚染されている。また、ヘルールを交換せずに継手を分解・組立すると元の変形が再現せず、漏れの原因となります。当社の工場では、漏れを防ぐために、チューブに損傷がないか注意深く検査し、接続を再取り付けするときは常に新しいフェルールフィッティングを使用することをお勧めします。

メーカーについて

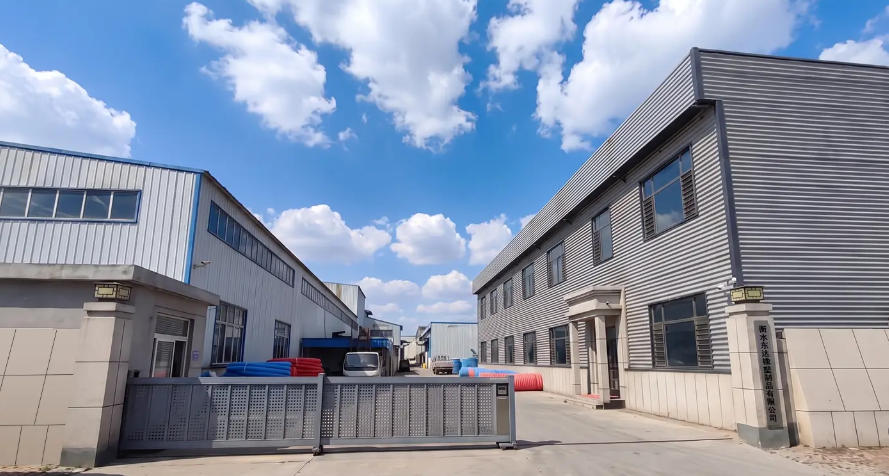

恒水東達ゴムプラスチック製品有限公司は、2007年に中国ゴム工業協会によって承認された、中国の有名なゴムおよびプラスチック産業基地の中心である河北省荊県に位置しています。北京-福州高速道路および国道を経由する便利な交通アクセスにより、同社は高圧および低圧ホースアセンブリ、コンベアベルト、油圧シリンダー、金属ホース、ナイロンガスケット、ローラー、およびさまざまなゴムおよびプラスチック製品の専門メーカーに成長しました。

当社のフェルール継手製品は、高い耐圧性、小さな曲げ半径、強力な耐疲労性能、および耐用年数の延長を目的に設計されています。土木機械、石油、石炭鉱山、電力、冶金、化学工業、造船、運輸などの分野で幅広く使用されており、国内外のお客様から高い評価をいただいております。

私たちは世界中の友人や顧客からの貴重なフィードバックとサポートを心から歓迎しています。国内外のユーザーからの問い合わせや協力についての議論を歓迎します。当社は、お客様のあらゆる接続ニーズに満足のいくサービスと信頼性の高いソリューションを提供することに尽力しています。

結論

フェルールフィッティングは小さなコンポーネントかもしれませんが、流体動力システムの完全性と信頼性におけるその役割は非常に大きいです。シールとグリップを作成するための変形方法から、その性能を決定する材料と熱処理の選択に至るまで、フェルール フィッティングはエンジニアリングの傑作であり、故障するまで気づかれないことがよくあります。チューブ接続システムを扱う人にとって、その仕組み、利用可能なタイプ、および正しく取り付ける方法を理解することは不可欠です。

JIDONGDA では、現代産業の厳しい要件を満たす高品質のフェルール継手を提供することに尽力しています。当社の製品は最高水準に基づいて設計および製造されており、最も困難な条件下でも信頼性の高いパフォーマンスを保証します。お客様のアプリケーションに信頼できるフェルールフィッティングソリューションをお探しの場合は、ぜひお問い合わせください。経験豊富な専門家からなる当社のチームが、製品の選択、技術サポート、カスタマイズされたソリューションに関していつでもお手伝いいたします。 今すぐ恒水東達ゴムプラスチック製品有限公司にお問い合わせくださいご相談またはお見積り依頼。信頼できるつながりを築くお手伝いをいたします。
