ステンレス鋼編組メタルホース

従来の硬い配管は、機器の振動、多軸の変位、または熱変形によって引き起こされる亀裂、接続の緩み、および漏れの影響を受けやすくなります。柔軟性、機械的保護、信頼性の高いシールを組み合わせた JIDONGDA ステンレス鋼編組金属ホースは、硬い配管の優れた代替品として機能します。変形に対応する内側の波形チューブと保護を強化する外側の編組を備えた二重層保護構造は、動作負荷を吸収し、パイプラインの変位を補償します。これらのホースは、極端な温度や圧力変動の条件下でも、シールの完全性と性能の安定性を長期にわたって維持します。これらは、回転機器 (ポンプ、コンプレッサー、発電機セットなど) に関連する流体輸送システムを接続するために広く使用されており、現代の産業用油圧システムの重要なコンポーネントです。

製品の主な利点

1. 複数面の変位の補正

軸方向、横方向、角度の変位に対応します。機器の動作や熱膨張・収縮によって生じる配管のストレスを軽減し、配管の破断や接続部の緩みを防止します。

2. 効果的な振動減衰と保護

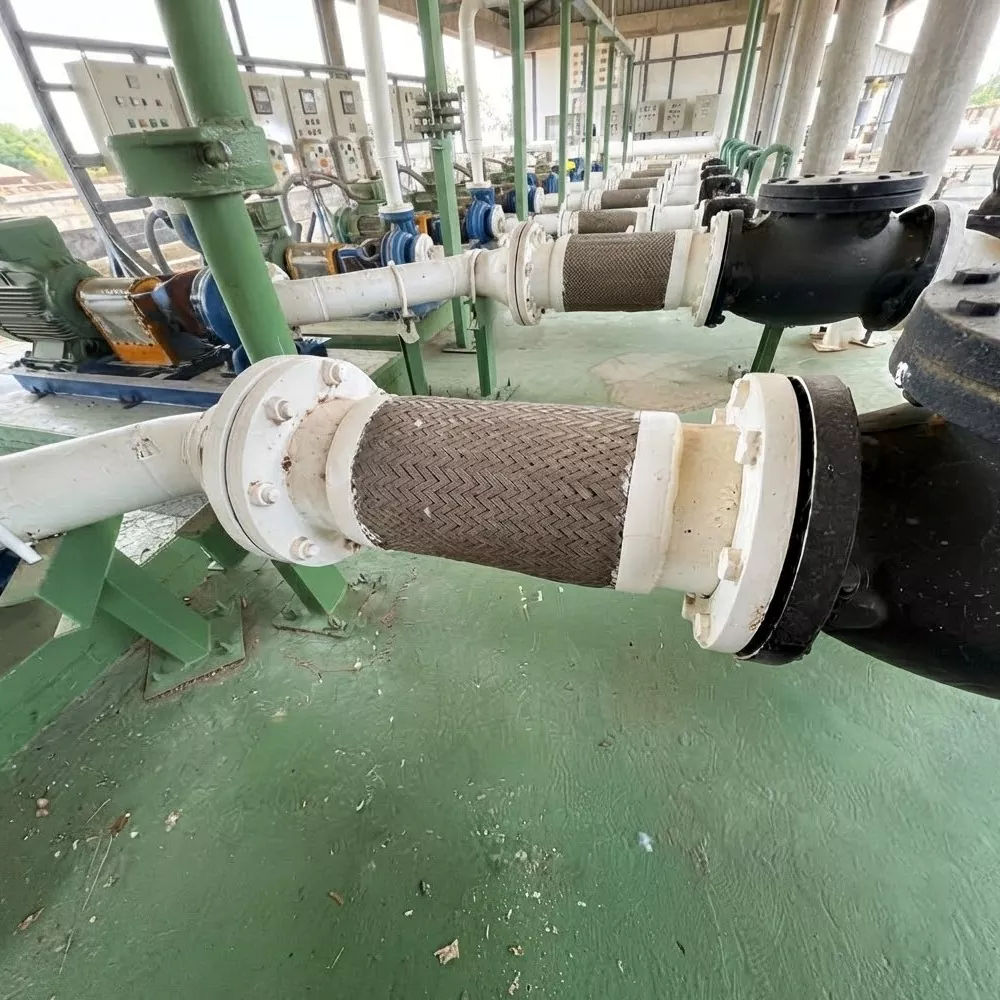

回転機器 (ポンプやコンプレッサーなど) からの振動を効率的に吸収および遮断し、隣接するコンポーネントや配管への振動の伝達を防ぎ、機器の故障率を大幅に低減します。

3. 超広い温度範囲

-196°C ～ +450°C の温度に耐え、極低温流体の輸送、高温蒸気の循環、高温の工業用媒体の移送などの極限条件の運用要件を満たします。

4. 優れた耐食性

SS304 または SS316L ステンレス鋼で製造されており、酸化、酸、アルカリ、摩耗に対する耐性を保証します。過酷な環境 (海洋産業や化学産業など) で長期安定性を提供し、耐用年数の延長を保証します。

5. コンパクトさ、柔軟性、設置の容易さ

軽量で柔軟な素材により、狭い機器スペースや複雑な機器スペース内での配線が可能になります。これにより、インストールが簡素化され、プロジェクトのタイムラインが短縮されます。

6. カスタマイズ可能な仕様と接続形式

BSP および NPT ねじ、ANSI/DIN フランジ、クイックコネクト カップリング、溶接端などのさまざまな接続オプションをサポートします。直径、長さ、および編組構成 (単層または二重層) は、特定の動作条件に合わせて調整できます。

厳格な性能テストと品質管理

1. 試験基準

ステンレス鋼編組金属ホースは、産業パイプラインの安全規格 EN ISO 10380 および ASME B31.3 に厳密に従って製造およびテストされています。産業機器の安全性、柔軟性、振動減衰に関する国際的な技術要件を満たしています。

2. 模擬動作条件

長期にわたる動的振動負荷、多方向変位のシミュレーション、25 bar での周期的圧力試験、-196 °C から +450 °C の範囲にわたる熱サイクルなど、標準および極端な産業用動作条件の両方をカバーする包括的なテストが実施されます。

3. 主要なテスト結果

- インパルス疲労試験: 250,000 サイクルを超える模擬動作。長期間の振動や圧力変動の下でも安定した柔軟性と気密性を維持し、劣化や故障の兆候はありません。

- 接続強度テスト: 継手は破裂テストと機械的負荷テストに合格し、接続の信頼性と漏れのないシールを保証し、将来のメンテナンスの必要性を大幅に軽減します。

- 構造安定性テスト: 長時間の熱サイクルおよび振動/衝撃テストの後、編組層と波形インナーチューブは変形や損傷なく構造的完全性を維持し、優れた疲労強度を実証しました。

実用例

事例 1: 冶金工場の連続鋳造機 (CCM) の油圧システムへの適用

国内の大手冶金企業は当初、連続鋳造機の油圧システムに硬質銅配管を使用していました。長時間にわたる機器の振動と頻繁なパイプの屈曲により、ねじれや漏れが発生し、メンテナンスの頻繁な停止と高い運用コストが発生しました。パイプ直径のわずか 3 倍の最小曲げ半径で 8 MPa の動作圧力に耐えることができる JIDONGDA のステンレス鋼編組金属ホースに切り替えた後、漏れや破裂の問題は完全に解消されました。機器の故障率が90％低下し、1台当たりのメンテナンスコストが40％削減され、油圧システムの継続的かつ安定した稼働が確保されました。

活用事例その2：洋上プラットフォーム配管プロジェクト

海洋プロジェクトを専門とする東南アジアのエンジニアリング会社は、海洋プラットフォームに電力と作動流体を供給するための配管を必要としていました。配管は、塩水噴霧腐食、風や波による振動、温度変動などの過酷な使用条件に耐える必要がありました。 JIDONGDA は、SS316L 耐食性ステンレス鋼編組と保護外側シースを備えたカスタム設計のホースを提供しました。 3 年間の継続的な洋上操業の後、ホースには腐食、漏れ、構造的損傷の兆候は見られませんでした。これらは厳しい海洋環境にうまく耐え、プラットフォームのパイプライン システムの安全かつ安定した動作を保証し、クライアントが機器の交換とメンテナンスのコストを大幅に削減できるようにしました。

主要な応用分野

1. 産業機器：産業用ポンプ、コンプレッサー、発電機セット、自動生産ライン

2. エネルギー分野：再生可能エネルギー設備、火力発電システム、極低温流体輸送システム

3. 船舶用機器：船舶用エンジン、船舶用配管システム、海洋プラットフォーム補機類

4. 一般産業: 蒸気および空調システム、精密製造装置、薬液輸送システム

詳細な技術仕様

ブランドとサービスの利点

JIDONGDA ステンレス鋼編組金属ホースは、フレキシブルステンレス鋼ホースの研究開発、製造、販売を統合する専門企業です。当社は成形、編組、溶接などの成熟した生産プロセスを採用し、製造基準を厳格に遵守し、当社の製品が国際的な業界基準を満たしていることを保証します。世界的な機器メーカー、エンジニアリング請負業者、産業メンテナンスプロバイダーとの長年の協力経験により、当社は北米、ラテンアメリカ、ヨーロッパ、アジアに製品を輸出しています。当社は、OEM サービスとカスタム設計ソリューションを迅速な納期で提供するとともに、設置と運用に関する専門的な技術サポートを提供し、コスト効率の高い産業用ホース ソリューションを世界中のクライアントに提供します。

よくある質問

質問 1: JIDONGDA ステンレス鋼編組金属ホースは、多次元のパイプラインの変位を補償できますか?

当社の製品は、パイプラインの 3 次元変形を処理できるように特別に設計されています。ホースは、構造の完全性と漏れ防止性能を維持しながら、機器の動作や熱変動によって引き起こされる軸方向、横方向、角度の変位を正確に補償します。

質問 2: SS304 と SS316L のホース材質の違いは何ですか? どちらを選択すればよいですか?

A2: SS304 は、コストと性能の最適なバランスに加え、優れた耐酸化性を備えているため、蒸気、精製水、および一般産業ガスを含む標準的な産業用途に適しています。 SS316L は、酸およびアルカリ腐食に対する優れた耐性と強化された低温衝撃靭性を備えているため、海洋環境、化学処理、極低温流体の取り扱いなどの要求の厳しい用途に最適です。材料の選択は、特定の動作条件や媒体の性質に合わせて調整できます。

Q3: JIDONGDA はカスタムメイドのホースを提供していますか?

A3: はい。ホースの直径と長さ、編組層、エンド接続と保護カバーの種類などの仕様は、お客様の要件に合わせてカスタマイズできます。当社の技術チームは、特定の動作条件と機器パラメータに基づいてオーダーメイドのソリューションを開発する準備ができています。特注仕様による受注生産にも対応いたします。
