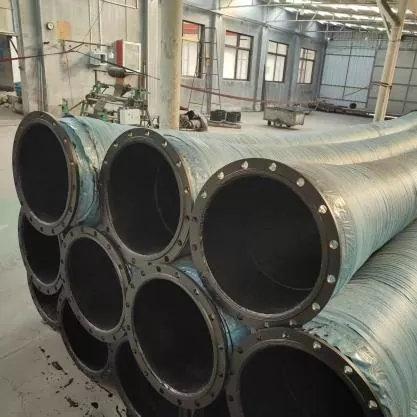

鋼線スパイラル強化大径ゴムホース

JIDONGDA 鋼線スパイラル強化大径ゴムホースは、高圧、高流量、重大な衝撃荷重を特徴とするヘビーデューティ用途向けに設計されています。構造は高強度鋼線と高性能複合ゴムを組み合わせた多層補強構造が特徴です。すべてのコンポーネントは単一の高温加硫プロセスを通じて形成されます。これにより、鉱山、海岸地域、屋外の建設現場などの要求の厳しい環境において、安定した耐久性のあるパフォーマンスが保証されます。

スチールワイヤースパイラル強化大口径ゴムホースは、優れた柔軟性と高い耐荷重性を兼ね備えています。機器の振動を吸収し、設置のずれや熱膨張または収縮を補正し、一定の内部圧力サージや外部衝撃に耐えます。この製品は、標準的な布強化ゴムホースと比較して、真空崩壊に対する耐性、寸法安定性（伸びに対する耐性）、および高い耐摩耗性という大きな利点を備えています。このため、スラリーやバルク材料を長距離輸送するために設計された大規模産業パイプラインの重要なコンポーネントとなっています。

多層構造と主な利点

1. 耐摩耗性内部作業層

耐摩耗性の高い天然ゴムと合成ゴムの混合物で作られており、滑らかな内層は流れ抵抗を最小限に抑えます。砂や砂利の粒子による侵食や摩耗に耐性があり、鉱石、海洋シルト、灰堆積物などの物質と接触したときの内壁の摩耗を遅らせます。

2. スパイラル鋼線補強層

高張力鋼線の複数のストランドが一定の角度で螺旋状に巻かれ、4 つの主要な機能を実行する主要な耐荷重フレームワークを形成します。

- 定格圧力を上げる

・高い負圧耐性を確保し、吸引時の倒れを防止します。

- 圧力下でのホース本体の半径方向の膨張を制限します。

- 全体的な構造の安定性と耐衝撃性を強化します。

3. 中間バッファ層

補強層と外側ゴムカバーとの間に位置する弾性ゴム層と、瞬間的な圧力サージの影響を分散し、層剥離のリスクを軽減し、長時間の周期的な流体ポンピング時の耐疲労性を大幅に向上させます。

4. 耐候性外側保護層

環境暴露による紫外線劣化、工業地帯でのオゾン亀裂、沿岸地域での塩水噴霧腐食、吊り上げや設置時の機械的摩耗など、さまざまな外的要因に耐えるように設計された、改良された耐老化性の外側ゴムカバー。

主要な応用分野

1. 鉱業輸送システム: 鉱物スラリー、尾鉱、石炭スラリー、および加工材料の輸送。砂含有量の高いスラリーのポンプ輸送や真空操作に適しています。

2. 港湾の浚渫と埋め立て: 海砂、川のシルト、および埋め立て材を輸送するために浚渫パイプラインとともに使用されます。オフショア運用に利用可能なフローティングパイプライン構成。

3. 石油およびガス産業: 掘削泥水、工業用循環液、および関連資材の輸送。

4. エンジニアリング機械およびポンプ場: 大型浚渫船、工業用水ポンプ、および重機のパイプライン接続。動作中の振動を軽減します。

5. エネルギー・環境分野：発電所の脱硫用スラリー循環、炉灰・スラグ輸送、産業廃棄物処理配管。

6. 冶金産業: 研磨性の高い鉱物粉末と粒状の製錬媒体の連続輸送。

製品の主な特長

1. 多層スパイラル鋼線構造により耐圧性、耐衝撃性に優れています。

2. 耐負圧性に優れる。吸引と排出の両方の用途に適しており、真空下でのホースの崩壊を防ぎます。

3. 大口径生産が可能。流体抵抗が少ないため輸送効率が高くなります。

4. 高い柔軟性と補償機能。機器の振動を吸収し、配管系の応力集中を解消します。

5.統合された耐摩耗性と耐候性。鉱山や海上プラットフォームなどの過酷な環境でも信頼性の高い耐用年数を保証します。

6. メンテナンスコストが低い。取り付け、取り外し、現場での継手の交換が容易なため、機器のダウンタイムが最小限に抑えられます。

カスタム構成オプション

1. 強化ポリウレタン (PU) インナーライニング。

2. 鉱物スラリーの圧送に特化した超耐摩耗性設計。

3. 耐熱バージョン（120℃以上の温度での連続使用に対応）。

4. 耐油性ゴムコンパウンド。

5. 帯電防止および防爆設計。

6. 統合された浮力システム (フローティングホース)。

7. ANSI、DIN、JIS、BS 規格のフランジ。

8. ユニバーサルクイックコネクトカップリング。

競争上の優位性

✔ 高張力鋼線螺旋による多層補強を特徴とする堅牢な構造

✔ 正圧と真空の両方に対する優れた耐性

✔ 多様で要求の厳しい産業用搬送用途での使用に適しています

✔ 極端な動作条件に対応したカスタムの大口径製品を製造する能力

✔ 包括的なOEMおよびODM製造サービス

✔ 国内外のエンジニアリングプロジェクトに機器を供給した豊富な経験

エンジニアリングプロジェクトの実施例

事例1：港湾埋め立て事業（東南アジア）

プロジェクトの要件: 埋め立てには長さ 12 km の海洋パイプラインが必要で、砕いた貝殻や砂利が混じった海砂を継続的に輸送するように設計されました。大口径フローティング吸引および排出ホースは、塩水噴霧への曝露に耐え、吸引条件 (負圧) で動作する必要がありました。

JIDONGDA ソリューション: DN600 鋼線強化フローティング ゴム ホースは、耐食性の高い外側ゴム層 (船舶用グレード) と DIN 規格フランジを備えています。

運用結果: 24 か月の連続運用で、塩水噴霧によるホースの変形 (平坦化) や外側ゴム層の亀裂は発生しませんでした。従来の浚渫ホースに比べ交換頻度を70％削減しました。製品は海洋工学用途向けの独立した品質検査に合格しており、請負業者の好ましい選択肢となっています。

よくある質問

Q1: JIDONGDA の鋼線スパイラル強化大径ゴムホースの最大負圧定格はどれくらいですか?浚渫における長距離吸引作業に適していますか?

A：標準品は負圧-0.09MPaまで変形なく耐えますが、スパイラル構造を強化した特注品は-0.098MPaまでの深真空条件でも使用可能です。これらは、長距離の浚渫や鉱山尾鉱の輸送などの吸引および排出作業に完全に適しています。長距離の海上輸送のために追加の浮力要素を取り付けることができます。

Q2: 高温、油性、可燃性/爆発性の媒体の取り扱いにはどのようなオプションがありますか?

A: 3 種類の特殊なソリューションが提供されています。高温耐性設計 (120°C を超える連続動作用)。原油、作動油、有機溶剤輸送用のニトリルゴム（NBR）をベースとした耐油性複合ゴムを使用した製品。媒体の摩擦によって発生する静電気を消散するように設計された帯電防止、防爆設計 (可燃性の石油製品の取り扱いに適しています)。すべての特殊製品について、材料特性と性能特性をカバーするテストレポートが提供されます。

Q3：カップリングの国際規格はどの規格に対応していますか？ JIDONGDA 工場は完全に組み立てられたユニットを供給できますか?

A: ホースは 4 つの主要なフランジ規格 (ANSI、DIN、JIS、BS) およびさまざまなタイプのクイック コネクト カップリングと互換性があります。当社は、切断、フランジプレス、モノリシック加硫アセンブリ、静水圧試験を含む包括的なソリューションを提供します。フィッティングを備えた完成品は現場に直接納品されるため、顧客によるさらなる加工の必要がなく、外部接続点での漏れのリスクが軽減されます。
