四層鋼線巻ホース

JIDONGDA 4 層鋼線巻ホースは、超高圧油圧システム用に特別に設計された強化圧力ホースです。低中圧用の標準的な編組ホースとは異なり、この製品は4層の鋼線を交互に螺旋状に巻いた構造を特徴としています。卓越した動作安定性を維持しながら、高圧衝撃、油圧衝撃、長時間にわたる激しい負荷に耐えます。このホースは主に、建設重機、冶金工場、鉱山機械、海洋工学システム、高圧水力発電装置などの機器で使用されます。

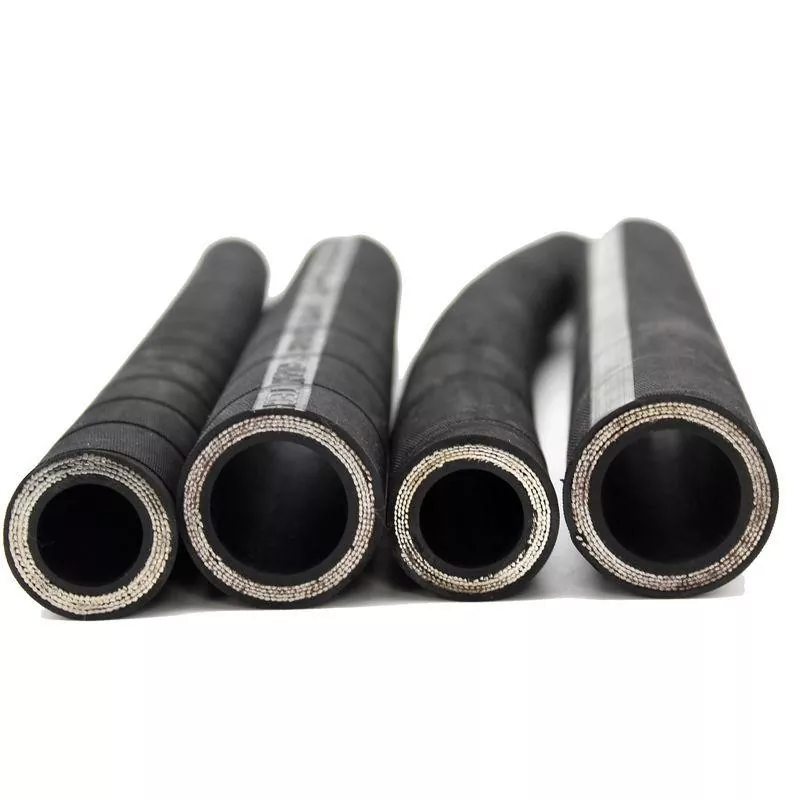

ホースの構造

1. 耐油性内層

高性能NBR合成ゴム製。作動媒体による油、浸透、腐食に対する耐性。さまざまな油圧作動油の使用に適しています。

2. 4層スパイラル鋼線補強

高張力鋼線を交互方向に螺旋状に巻き付けたもの。破裂や変形に対する耐性が大幅に向上し、超高圧下でも信頼性の高い性能を保証します。

3. バッファ層

瞬間的な油圧衝撃を効果的に吸収し、構造疲労を軽減し、ホースの寿命を延ばします。

4. 保護外層

摩耗、油、老化、紫外線に対する耐性。屋外現場、鉱山、冶金工場などの要求の厳しい環境での運用に適しています。

製品の主な特徴

1. 超高圧動作: 高い公称作動圧力と標準油圧ホースの安全率を大幅に上回る安全率。

2. 衝撃荷重や衝撃荷重に対する優れた耐性: 頻繁な圧力変動を伴う重負荷用途に適しています。

3. 高い構造安定性: 長時間の高負荷運転でも膨れ、変形、漏れがありません。

4. 長寿命を実現する耐疲労設計: メンテナンスと機器交換のコストを効果的に削減します。

5. 高い運用適応性: 油、極端な温度 (高温および低温)、および環境劣化に対する耐性。

6. 国際安全規格への準拠：さまざまなハイテク超高圧油圧システムと互換性があります。

カスタマイズされたオプション

JIDONGDA は、特定の運用要件に合わせたソリューションを提供します。超高圧用の強化構造 (タイプ 4SH)。高温 (最大 150 °C) および低温 (-40 °C まで) 動作用のバージョン。耐火性の外側カバー。静電気防止設計。 SAE、DIN、EN 規格に準拠した継手。超耐久性の保護外層。カスタムホースアセンブリの製造。

アプリケーション

建設重機、冶金および製鉄装置、鉱山機械、産業用高圧油圧システム、海洋および海洋機器、特殊な高圧電力機器などの主要分野で広く使用されています。

実用的な応用例

事例1：炭鉱における油圧補機設備の更新

国内の大規模炭鉱では、42 MPa の高圧パルス下で標準ホースが頻繁に破裂して漏れが発生し、頻繁なダウンタイムや機器の故障につながりました。ホースの交換頻度が 72% 減少し、運用の安全性と生産性が大幅に向上しました。

例 2: 熱間圧延機での高温運転

山東省の冶金工場では、120°C を超える温度で熱間圧延機を運転していたため、優れた耐熱性と耐圧力パルス性を備えたホースが必要でした。同社は、長時間の熱放射や高周波の圧力スパイクに耐えることができる、耐熱性 (最大 150°C) および耐火性の JIDONGDA 4 層鋼線巻ホースをカスタムメイドで導入しました。これらの製品の耐用年数は輸入同等品と同等であり、調達コストは 35% 削減されました。

製品の主な利点

1. 4層スパイラル鋼線構造により、超高圧下でも高い耐荷重性を確保し、破裂荷重や衝撃荷重に対して優れた耐性を発揮します。

2. さまざまな過酷な産業条件に適応し、極端な温度、摩耗、腐食に対する耐性を備えています。

3. 耐久性と耐疲労性を備えた設計により、機器のメンテナンスコストが削減され、信頼性が向上します。

4. 多数の国際規格との互換性。標準アセンブリとカスタマイズされたアセンブリの両方をサポートします。

5. 世界中のハイエンド油圧システムで広く使用されており、輸出市場に適した一貫した信頼性の高い品質が特徴です。

よくある質問

Q1: 四層鋼線巻ホースと標準編組ホースの主な違いは何ですか?どのような動作条件を想定して設計されていますか?

A1: 標準の編組ホースは、軽微な衝撃荷重を伴う低～中圧用途 (35 MPa 以下) に適しています。対照的に、JIDONGDA 4 層螺旋巻きホースは優れた構造的完全性を提供します。耐圧性、疲労強度、耐衝撃性の点で編組ホースを大幅に上回ります。このホースは、超高圧 (40 ～ 80 MPa)、高周波衝撃荷重、鉱山、冶金、海洋機器における集中的な連続運転の処理など、過酷な用途向けに特別に設計されており、安全性の向上と耐用年数の延長が保証されています。

Q2: 製品は極端な高温または低温に耐えられますか?カスタムメイドのバージョンは利用可能ですか?

A2: 標準モデルは動作温度範囲-40℃～+100℃を想定して設計されています。また、高温 (最高 +150 °C) および低温 (最低 -40 °C) 用途向けのバージョンや、耐火性、帯電防止、耐摩耗性の高い外層などの特殊な機能を備えた製品も提供しています。そのため、極寒、高温、爆発性環境、および研磨要素を含む条件での使用に適しています。

Q3: カスタムホースアセンブリを注文することは可能ですか?継手は共通の国際規格と互換性がありますか?

A3: 当社は、SAE、DIN、EN の国際規格に準拠した継手と互換性のあるホース アセンブリの製造に関する包括的なサービスを提供しています。特定の機器のレイアウトに合わせて、長さ、曲げ角度、取り付けタイプをカスタマイズできます。すべての完成品は高圧試験を受け、超高圧条件下で漏れのない性能と優れたシールの完全性を保証します。
