波形フレキシブルメタルホース

JIDONGDA 波形フレキシブルメタルホースシリーズは、薄肉ステンレス鋼ベローズを中心に構築されています。その独特の波形構造は、高温、圧力、腐食に対する耐性といった金属本来の利点を維持しながら、軸方向と横方向の両方に柔軟性をもたらします。この製品の主な価値は、単に作動媒体を運ぶだけでなく、熱膨張を補償し、機械的振動を遮断し、取り付けのずれを修正する機能にあります。これは必須の安全コンポーネントとして機能し、堅固な産業用配管システム内での柔軟な接続を可能にし、連続的で過酷な運転向けに設計されています。

製品設計の特徴

JIDONGDA は、構造の安定性と優れた気密性を保証するシームレス成形技術を採用しています。コア アセンブリは 4 つの層で構成されており、カスタマイズされた補強のオプションが付いています。

1. 波形エレメント

一枚のステンレス鋼シート (グレード 304 または 316L) から製造されているため、溶接継ぎ目に伴うリスクが排除され、ホースの柔軟性とさまざまな媒体との適合性が大幅に向上します。

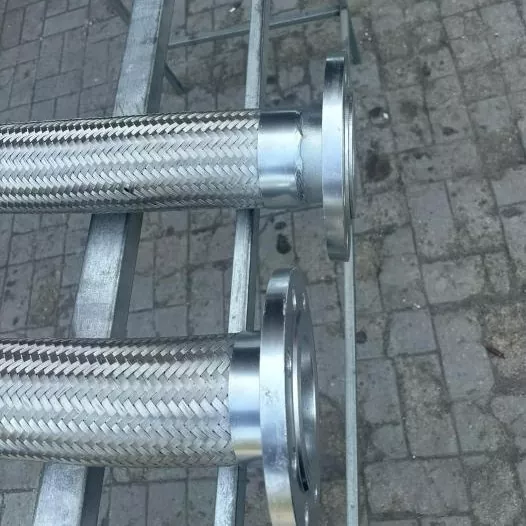

2. 補強層（金属編組）

外側のワイヤー メッシュ シース (ステンレス鋼) が伸びを効果的に制限し、圧力荷重を分散し、全体の耐圧性を高めます。

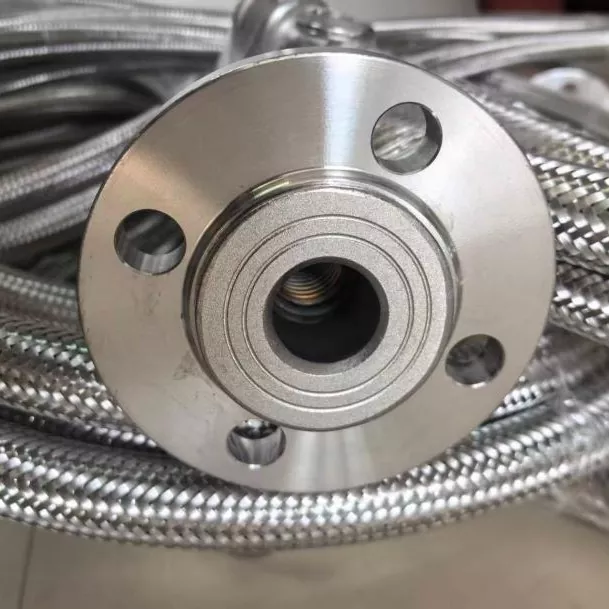

3. エンドコネクションシステム

フランジ、ねじ、圧縮継手、溶接継手などのさまざまな接続タイプをサポートしており、幅広い配管システムへの統合が可能です。

4. オプションの保護層

要求の厳しい動作条件 (海洋環境、攻撃性物質の取り扱い、高温用途など) には、特別な保護強化オプションをご利用いただけます。

主要な応用分野

波形フレキシブルメタルホースは、さまざまな産業用配管シナリオに適応し、高い汎用性と実用性を提供します。

1. 産業用配管振動補償システム: 熱膨張と収縮を吸収し、運転中の機器の振動を減衰します。

2. 石油化学産業: 腐食性媒体の輸送およびプロセス配管での柔軟な接続の提供に適しています。

3. 発電システム：ボイラー、熱交換器、冷却循環配管の振動の低減と補償に使用されます。

4. 海洋工学: 船上の配管の振動を遮断し、海洋環境での塩水噴霧による腐食に耐えます。

5. 高温冶金装置: 高温と低温が交互に起こる高温炉および配管接続に適しています。

6. HVAC システムの構築: HVAC システムに柔軟な接続を提供し、配管の振動と騒音を軽減します。

実用的な応用例

例 1: 沿岸石油精製所における高温プロセス配管プロジェクト

沿岸の石油精製所は、長期にわたる温度変動によって引き起こされる、高温の石油およびガス配管での頻繁な熱変位とフランジ接続の漏れという問題に直面していました。このプロジェクトでは、JIDONGDA 316L ステンレス鋼波形フレキシブルメタルホースを使用しており、熱変形を効果的に補正し、硫化物腐食に耐えます。このシステムは 5 年間、漏れなく連続稼働し、メンテナンスによる停止の頻度が大幅に減少し、生産ラインの安定性が向上しました。

事例2：大型コンテナ船の配管改修工事

外航船の主エンジン冷却配管は、絶え間ない振動により壁に亀裂が生じ、耐用年数が短くなりました。この問題に対処するために、二層編組と船舶グレードの防食コーティングを備えたカスタムメイドの JIDONGDA 波形ホースが取り付けられました。このソリューションにより、配管の共振が効果的に除去され、海洋塩噴霧に対する耐食性が確保され、配管の耐用年数が 3 年から 10 年以上に延長されました。

製品の主な特長

1. 優れた軸方向および横方向の変形能力を備えた柔軟性の高い波形設計で、困難な設置条件に適しています。

2. 優れた熱抵抗、極端な周期的熱負荷に耐えることができます。

3. 高い耐食性、ほとんどの産業媒体の輸送に適合します。

4. 効果的な振動減衰と変位補償により、配管システム内の応力を軽減します。

5. 安定した耐久性のある構造。産業環境での長期連続運転向けに設計されています。

6. 信頼性の高い接続シールにより、パイプラインの漏れのリスクが大幅に軽減されます。

カスタム構成オプション

特定の動作条件に適応: オール 316L ステンレス鋼構造、二層強化編組、帯電防止設計、断熱ジャケット、さまざまな接続タイプ、海洋グレードの防食コーティング、超高温バージョン (600°C を超える)、真空強化設計。

製品の主な利点

1. 全金属製の柔軟な接続により、従来のゴムホースよりも大幅に高い信頼性を提供し、経年劣化や故障に関連する問題を排除します。

2. 変位補償機能と振動減衰機能を統合し、複雑な配管条件に適応可能。

3. 極端な温度と圧力に耐えます。幅広い用途に適しています。

4. 主要な工業規格に準拠しており、さまざまな業界に広く適用可能です。

5. 安定した動作と管理されたリスクを保証する高い安全率設計。

6. 産業用途での実績があり、さまざまなシナリオで世界中で広く使用されています。

よくある質問

Q1: 304 と 316L 波形フレキシブルメタルホースはどのように選択すればよいですか?違いは何ですか?

グレード 316L にはモリブデンが含まれており、塩化物イオン、酸、アルカリ、硫化物に対する耐性が強化されています。海洋/海岸環境や化学処理工場などの腐食性の高い環境向けに特別に設計されています。 JIDONGDA は、特定の動作環境、温度、使用条件に基づいて、正確な材料選択の推奨事項を提供できます。

Q2: 高温高圧にも耐えられますか?

A: はい、高温と高圧が同時に発生する条件下で動作するように設計されています。ただし、材料の許容使用圧力は温度が上昇すると低下しますのでご注意ください。したがって、高温環境で使用する場合は、規格に従って動作パラメータを調整（ディレーティング）する必要があります。超高温 (600°C 以上) および高圧条件では、長期にわたる動作の安全性を確保するために、JIDONGDA の特殊な超高温バージョンを使用することをお勧めします。

Q3: 製品の耐用年数と定期点検が必要な要素はどれくらいですか?

A: 耐用年数は動作条件によって異なります。標準的な暖房システムで使用した場合、製品の耐用年数は 10 ～ 15 年です。ただし、高周波振動を発生する機器に接続されている配管については、3～5年ごとの交換と年1回の点検を推奨します。定期検査では、編組の磨耗、ホース本体の変形、接続部の腐食、液漏れなどに特に注意してください。損傷が検出された場合は、直ちに交換する必要があります。
